Estos días hemos estado reuniendo proyectos y prototipos de vivienda de emergencia para dar a conocer a la comunidad y autoridades. Aquí les presentamos la interesante propuesta de vivienda de emergencia – Prototipo Puertas de Cubo Arquitectos.
Los dejamos invitados para que nos envíen sus proyectos y propuestas
Arquitecto: Cubo Arquitectos – Pelayo Fernández, Daniel Soffia, Nicolás Venegas.
Arquitecto consultor: Salim Rabí Contreras.
Superficie: 14,2mt2.
Año proyecto: 2005
Año construcción: Verano 2005-2006
Lugar: Facultad de Arquitectura Universidad Central de Chile.
Presupuesto: $305.496
Materiales
Piso: Pallets de madera, plancha OSB.
Muros: Puertas de cholguán Sundoors, marcos Sundoors, plástico burbuja.
Cielo: Puertas de cholguán Sundoors, marcos Sundoors.
Cubierta: Perfil acero, manga polietileno naranjo.
Medición térmica: Laboratorio de Bioclimática Universidad Central de Chile.
Auspiciador: Sundoors, grupo Corza. Pinturas Chilcorrofín.
Fotos: Mónica Muñoz Iglesias.
Memoria
La idea base de este proyecto es mejorar las condiciones actuales de asistencia y confort habitacional de las Viviendas de Emergencia que se usan hoy en día.
Desde el punto de vista técnico, arquitectónico y de asistencia, este proyecto esta diseñado específicamente para los casos de Emergencia por Desastres Naturales. Su principal metodología es poder armar un sistema de Viviendas de Emergencia a través del uso de productos estandarizados presentes en los principales distribuidores de materiales de construcción y otros. Desarrollando así un sistema que prescinde de una empresa prefabricadora y dando como resultado una obra de bajo coste y rápido montaje. Los componentes constructivos llegan directo desde los distribuidores para armar los componentes arquitectónicos de piso, muro, cielo y cubierta, usando una tecnología constructivamente apropiada y no compleja. El tiempo de armado es de 8 horas con una escuadría de 7 personas, y el desarmado de 45 minutos. Se estima un tiempo de uso de tres meses hasta recibir la vivienda definitiva, donde las 36 puertas se usarán como tabiquería, esta planificación lo hace económicamente viable.
Se separa el habitáculo de dormir del estar para crear un espacio intermedio de acceso que relaciona a la vivienda con el contexto. La cubierta independiente genera sombreamiento, ventilación convectiva, y junto con la base permite tener dos logias laterales a definir por el usuario.

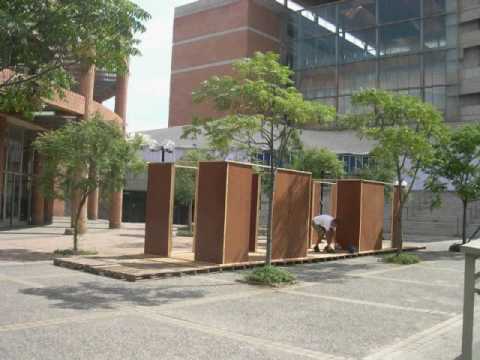

Montaje de la vivienda
Desmontaje de la vivienda
-
- Planta Cubierta
-
- Planta Cielo
-
- Planta General
-
- Marcos Móviles
-
- Detalle Isométrica explotada
-
- Isométrica Detalle cubierta
-
- Isométrica Explotada general
-
- Detalle Isométrica paneles
-
- Isométrica alero norte
-
- Elevación Norte
-
- Detalle Lona
-
- Detalle Iluminación
-
- Detalle anclaje
-
- Cortes y elevaciones
-
- Captación aguas lluvias
