Luego del fuerte terremoto que afecto a varias regiones de Chile, ha sucedido una etapa muy orientada a la reconstrucción y reparación tanto en grandes edificios como en obras más pequeñas.

Pensando en la vivienda y espacios interiores en general, Volcán ha preparado un interesante material instructivo, que tiene por objetivo ser un completo Manual de Reparaciones. Este manual se divide en varias partes, siendo esta primera de Fisuras, hendiduras, perforaciones y grietas en planchas de yeso-cartón Volcán®.


1.Pequeñas fisuras, hendiduras y perforaciones menores

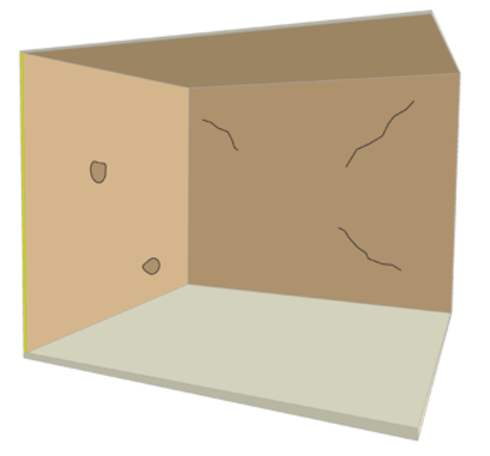

Reconocimiento

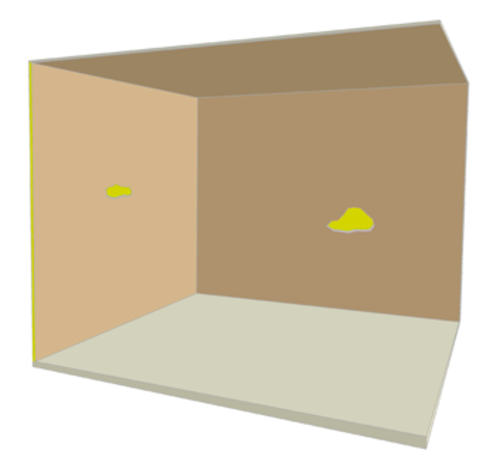

imagen de reconocimiento de fisuras, hendiduras y perforaciones

imagen de reconocimiento de fisuras, hendiduras y perforaciones

Causas

  • Movimientos propios de la estructura (deformacion)
  • Tabiques no suficientemente bien dilatados
  • Golpes de objetos

Reparación
Usando Masilla Base JuntaPro Volcán® y Compuesto para juntas JuntaPro Volcán® se procede a los siguientes pasos:

1. Verificar si es una fisura superficial o si compromete el espesor de toda la plancha Volcanita®. Si compromete toda la plancha yeso-cartón habrá que reemplazar la plancha dañada.
2. Para reparar estas fisuras, agujeros menores o hendiduras, primero debemos eliminar, raspando con una espátula o similar, todo el material que este suelto alrededor de la falla, si es una hendidura o fisura superficial se recomienda sacar el trozo de papel de la plancha Volcanita® del largo de ésta, para que el producto a usar pegue de mejor manera.
3. A continuación se debe eliminar todo el polvo que pueda quedar en la zona a reparar con una brocha o pincel limpio.

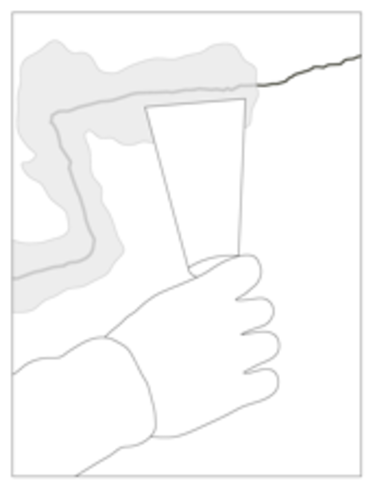

4. Se aplica la Masilla Base JuntaPro® o el Compuesto para Juntas JuntaPro Volcán presionando desde el centro de la fisura o perforación hacia los lados, en capas muy delgadas.

Captura de pantalla 2010-05-03 a las 11.51.22
5. Una vez la Masilla Base JuntaPro Volcán® o el Compuesto para Juntas JuntaPro Volcán® este totalmente seco, se debe lijar con lija de grano fino hasta dejarla a nivel con el resto de la plancha

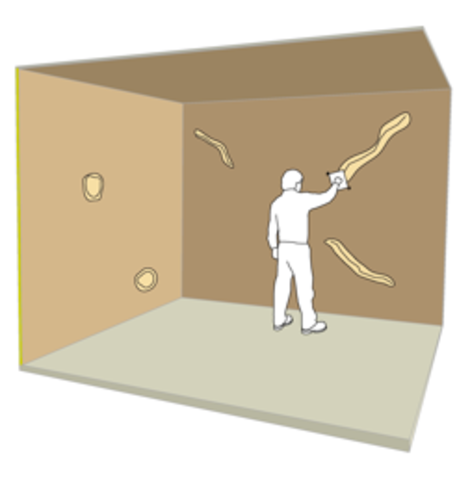

a14.5

2. Perforaciones mayores a 5 cm de diámetro en la plancha Volcanita®

Reconocimiento

imagen de reconocimiento de preforaciones mayores a 5cm de diámetro

imagen de reconocimiento de preforaciones mayores a 5cm de diámetro

Causas

  • Tabiques que han sufrido impacto excesivo.
  • Golpes de objetos

Productos a usar

  • Yeso Super Volcan®
  • Masilla Base JuntaPro Volcan@
  • Compuesto para juntas JuntaPro Volcan@
  • Fibra de Vidrio JuntaPro Volcan® de ancho 10 cm
  • Fieltro Asfáltico Volcan®
  • Trozo de plancha yeso-cartón Volcanita® del mismo espesor que la plancha dañada
  • Yeso Pegamento Volcan®

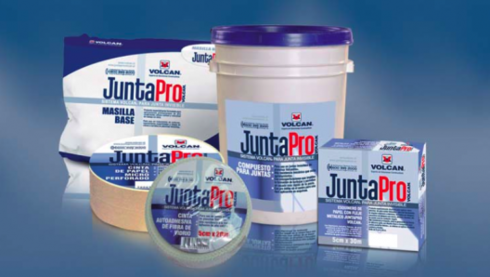

jp


Reparación

Tipo 1:  parchando con yeso
1. Eliminar con una espátula o similar todo el material que este suelto alrededor de la perforación.
2. A continuación eliminar todo el polvo que pueda quedar en la zona a reparar con una brocha o pincel.
3. Si la perforación es muy grande y para evitar que la Masilla Base JuntaPro Volcán® se caiga al interior del tabique, se debe introducir algún material de respaldo que puede ser: Cinta de fibra de vidrio, o un trozo de Fieltro Asfáltico Volcán® o rellenar con papel de diario arrugado.

4. Rellene la perforación con una primera mano de Masilla Base JuntaPro® o Yeso Súper Volcán® presionando desde el centro del agujero hacia los lados, en capas de no más de 5 mm de espesor tratando de ajustarse muy bien al material de respaldo.
5. Deje secar la primera capa tratando de dejar una superficie rugosa, para que las próximas capas de producto se adhieran a la capa anterior.

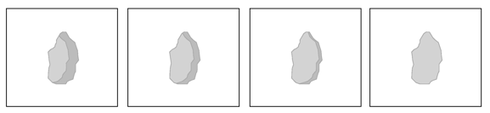

6. En función del espesor de la plancha a restaurar serán las capas de Masilla Base JuntaPro Volcán® o de Yeso Súper Volcán® a aplicar, hasta igualar con la superficie de la plancha.

a.2.4.6

7. Para darle mayor solidez al parche, una vez que se aplica la última capa y aún en estado fresco, se aplica la cinta de fibra de vidrio JuntaPro Volcán que sobresalga por lo menos 5 cm por todo el perímetro de la perforación, cargando levemente para embeberla completamente con el producto y se deja secar.

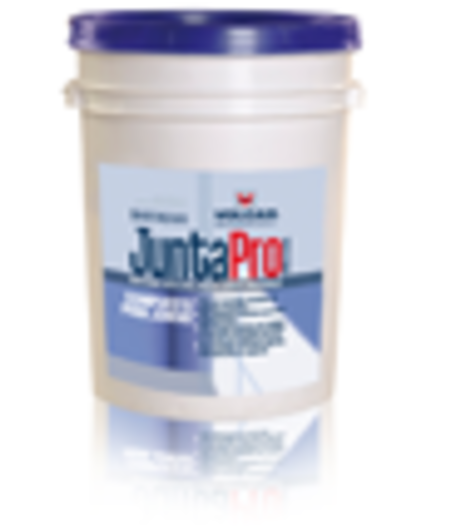

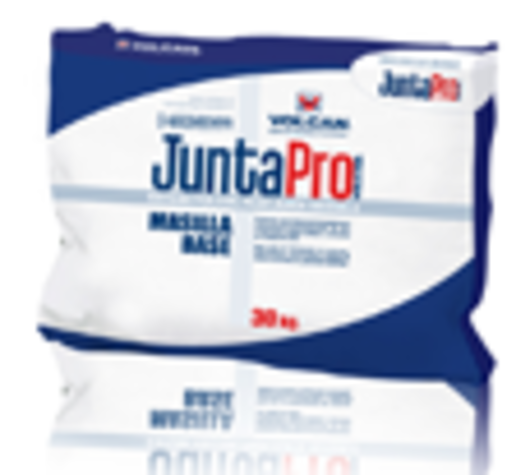

Junta Pro

Junta Pro

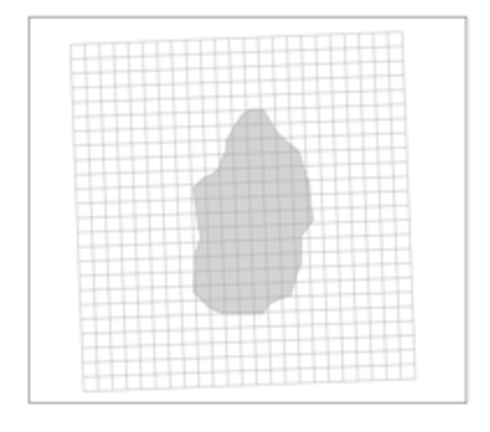

8. Si la perforación es muy grande, se debe instalar de tope las piezas de Cinta de fibra de vidrio JuntaPro Volcán® necesarias para tapar totalmente la perforación, presionando con fuerza desde el interior hacia los bordes, tratando de dejar una superficie pareja.
9. Para obtener un acabado liso e invisible se aplica la Masilla Base JuntaPro Volcán® o Compuesto para juntas JuntaPro® sobre la Cinta de fibra de vidrio JuntaPro Volcán® tratándola como un Sistema de Junta Invisible JuntaPro Volcán®.
10. Una vez que el producto este completamente seco, se debe lijar con una lija de grano fino.

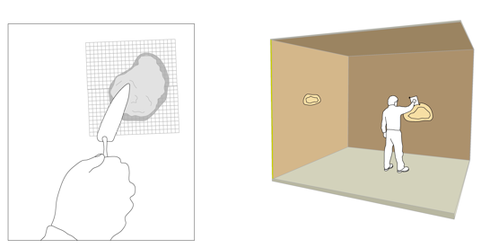

Captura de pantalla 2010-05-03 a las 11.53.27

Tipo 2: reemplazo de la parte dañada

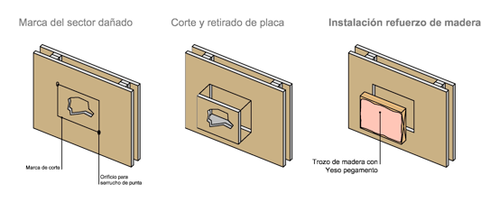

1. Otra alternativa de reparación y que sirve para darle mayor solidez a la plancha dañada es, primero marcar el sector dañado y cortar la plancha con un serrucho de punta para luego sacar ese trozo.
2. Posteriormente se instala un suple o refuerzo de madera de las mismas dimensiones que el trozo de placa retirado, aplicándole Yeso Pegamento Volcán® en la cara que estará en contacto con la plancha yeso-cartón Volcanita®.

a.2.4.2.2

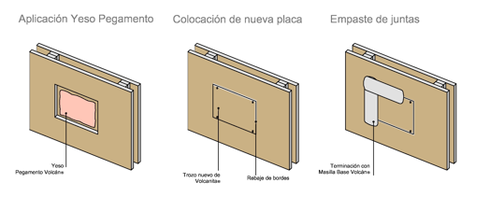

3. Luego, se corta de una plancha nueva un trozo de placa de las mismas dimensiones que la plancha retirada, este trozo debe ser fijado con tornillos cabeza de trompeta, utilizando como mínimo una fijación por cada esquina y además se debe pegar con Yeso Pegamento Volcán® al trozo de madera.
4. Posteriormente se deben rebajar los bordes con un cuchillo cartonero hasta dejarlos biselados para recibir el tratamiento final.

5. Finalmente se aplica Masilla Base Volcán® o Compuesto para Juntas Volcán® sobre la junta y los tornillos, dejando la superficie lista para ser pintada o recibir la terminación final.

a.2.4.2.5


3. Agrietamientos en la plancha yeso-cartón Volcanita®

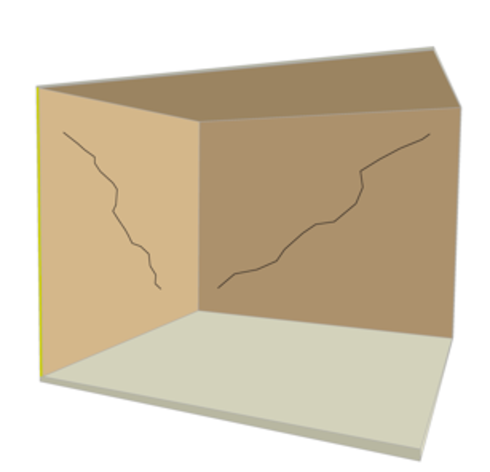

a.3.1

Reconocimiento
Causa

  • Exceso de deformaciones de losas y vigas sobre el tabique
  • Tabiques no dilatados
  • Cargas excentricas fijadas al tabique en forma incorrecta

Materiales

  • Masilla Base JuntaPro Volcan®
  • Compuesto para Juntas JuntaPro Volcan®
  • Cinta de fibra de Vidrio JuntaPro Volcan®

Reparación
1. Primero hay que verificar la verticalidad del tabique. Si la verticalidad del tabique se ve comprometida, hay que verificar que la flecha de las estructuras de hormigón no aumente, y que los montantes no estén torcidos o aplastados. De ser ésta la situación, se debe construir de nuevo el tabique de acuerdo a las especificaciones Volcán®.
2. Si se trata solo de reparar la grieta, la mejor manera de rellenarlas es la siguiente: Con un cuchillo cartonero o el borde de una espátula fina se debe repasar la grieta para remover todo el cartón y el yeso suelto de la plancha.
3. Limpiar muy bien la superficie y asegurarse que la superficie esté firme y seca.
4. Aplicar con una espátula blanda una capa de Masilla Base JuntaPro Volcán® en forma perpendicular a la grieta misma, hasta asegurar que esta penetre bien hasta igualar con la superficie de la plancha. Dejar secar.

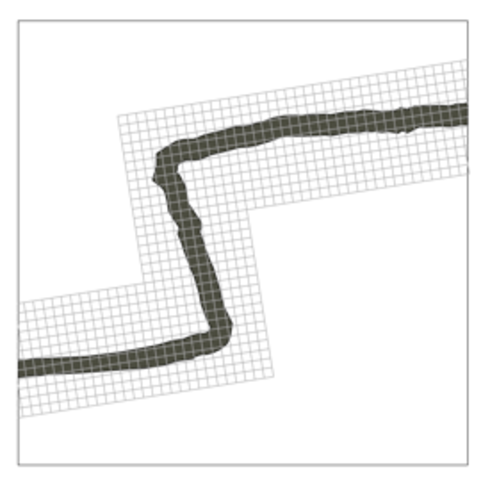

5. Aplicar la Cinta de Fibra de vidrio JuntaPro Volcán® por toda la grieta, comprimiéndola con la espátula para que quede bien adherida y sin pliegues.

a.3.4

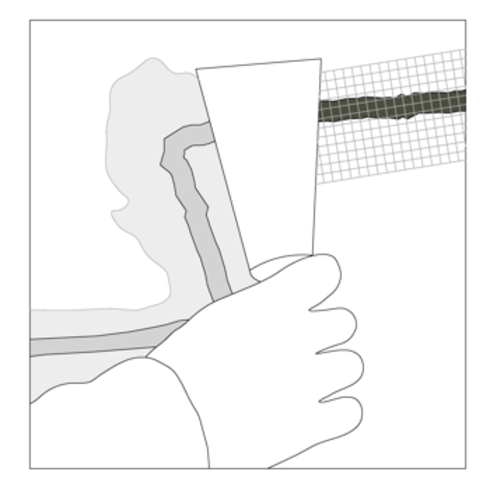

6. Posteriormente aplicar con una espátula una capa de Masilla Base JuntaPro Volcán® sobre la Cinta de Fibra de Vidrio JuntaPro Volcán® en forma perpendicular a la grieta misma, hasta asegurar que esta penetre bien en la malla. Dejar secar.

a.3.6
7. Para darle un mejor acabado tipo junta invisible a la reparacion de la grieta, se procede a colocar una ultima capa de Masilla Base JuntaPro Volcán® a modo de enlucido.
8. Una vez seca, se puede lijar para dejar una terminación suave.


4 Grietas entre uniones de planchas yeso-cartón Volcanita®

Reconocimiento

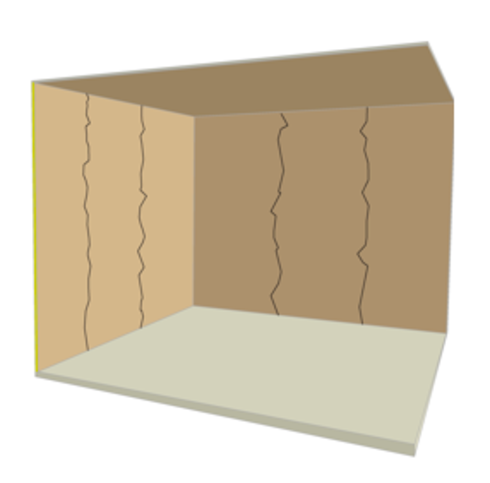

a.4.1

Generalmente se reconocen porque ocurren en un patrón de línea recta.

Causas

  • Bastidor incorrecto de tabique estructural Volcán® o Volcometal®
  • Mala aplicación del tratamiento de juntas JuntaPro Volcán®
  • Si se usa el Compuesto para Juntas JuntaPro Volcán® muy diluido
  • Condiciones climáticas no consideradas, Ej. secado muy rápido
  • Impactos fuertes sobre el tabique
  • Movimientos sísmicos o vibraciones propias de la estructura

Productos a Usar

  • Masilla Base JuntaPro Volcán®
  • Compuesto para Juntas JuntaPro Volcán®
  • Cinta de Fibra de Vidrio JuntaPro Volcán®
  • Cinta de Papel JuntaPro Volcán®

Reparación
1. Se debe retirar la cinta existente ya sea de vidrio o de papel que esta cubriendo la unión entre planchas.
2. Se raspa con una espátula toda la masilla que quede suelta, y se limpiara la superficie con una brocha limpia para que no quede polvo.

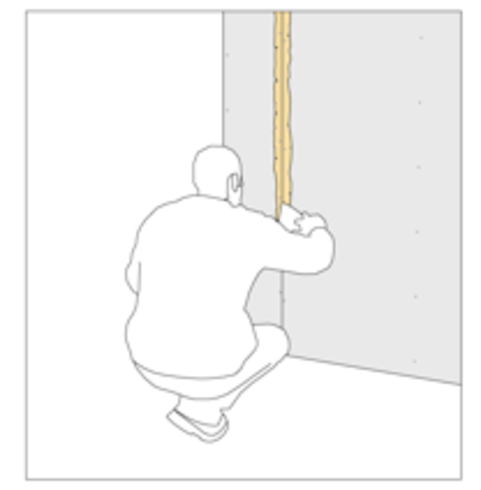

3. Se aplica una primera mano delgada de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® sobre la superficie rebajada de la plancha Volcanita® con una llana o similar. Si ocuparemos cinta de vidrio JuntaPro Volcán® no es necesario dar esta primera mano.

Captura de pantalla 2010-05-03 a las 11.57.04
4.Sobre la Masilla Base o Compuesto para Juntas JuntaPro Volcán® aun fresca se procede a colocar la cinta de fibra de vidrio JuntaPro Volcán® o el papel micro perforado JuntaPro Volcán® centrada en el eje de la juntura entre las planchas de yeso-cartón Volcanita®. Su colocación es de arriba hacia abajo. Con la llana o espátula comprima ligeramente la Cinta de fibra de Vidrio o la cinta de papel microperforado JuntaPro Volcán®, para eliminar el exceso que pueda quedar bajo estas.

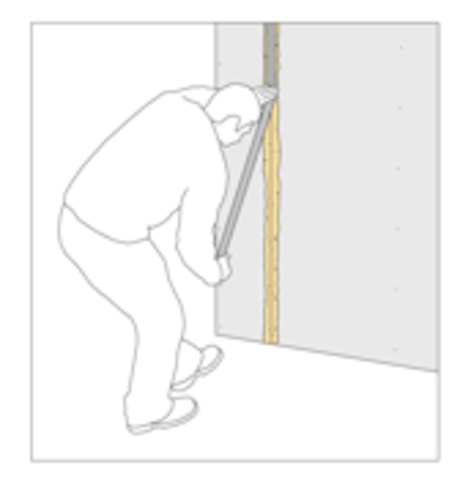

Captura de pantalla 2010-05-03 a las 11.58.29
5. Posteriormente una vez seca la primera mano de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® se comenzara con la segunda capa o carga con la espátula o llana en un ancho aproximado de 20 cm.

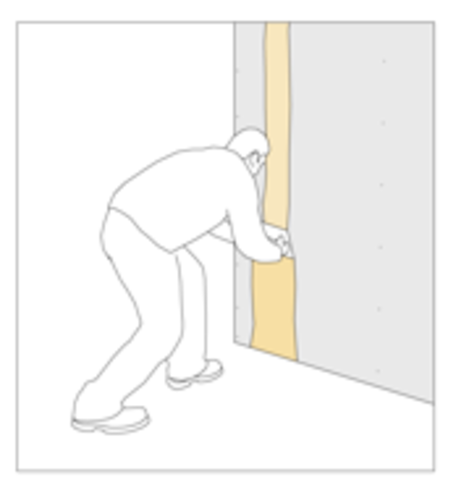

6. Para darle un mejor acabado se procede a colocar una ultima capa de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® a modo de enlucido con un ancho aproximado de 30 cm.

Captura de pantalla 2010-05-03 a las 12.00.14
7. Una vez seca, se puede lijar para dejar una terminación suave.

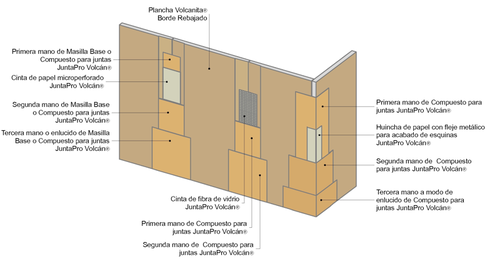

reparacion

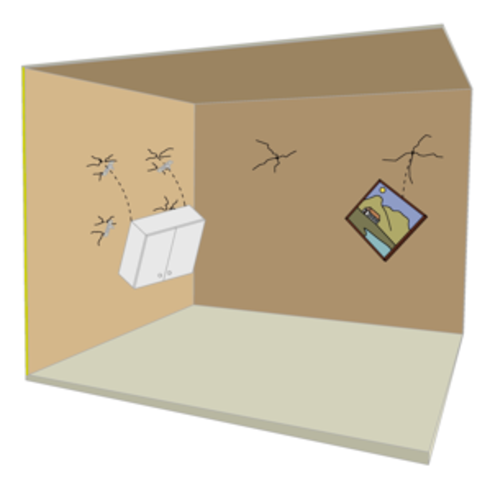

5 Desprendimiento de repisa o cuadros de tabiques Volcán®

Cuando se ha desprendido del tabique algún cuadro, repisa o mueble tendremos que tomar algunas precauciones extras, como la reparación del tabique, el peso de el elemento a colgar y el tipo de anclaje que ocuparemos.

Reconocimiento
a.5.1

Causa

  • No haber usado el tipo de fijación correcta para el peso correcto
  • No haber reforzado bien la estructura del tabique

Productos a Usar

  • Yeso Pegamento Volcán®
  • Compuesto para Juntas JuntaPro Volcán®
  • Masilla Base JuntaPro Volcán®
  • Plancha yeso-cartón Volcanita® del mismo espesor de la plancha existente

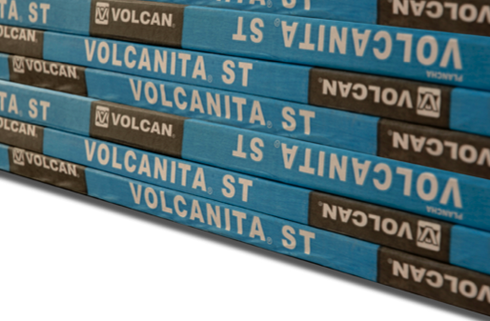

Volcanita® ST


Reparación
1. El primer paso será saber si las cargas son fijas ó móviles. Las primeras transmiten generalmente al tabique esfuerzos de cizallamiento, mientras que las segundas transmiten esfuerzos variables tanto de cizallamiento como de tracción. Para las segundas cargas, sea cual sea su peso, siempre se colocarán anclajes o fijaciones especiales para aislamiento hueco, es decir tarugos metálicos de expansión tipo paraguas o del tipo paloma de expansión, etc.
2. Para fijaciones de elementos livianos en tabiques existentes, se pueden ejecutar con una gran variedad de fijadores que se encuentran en el mercado. La elección del procedimiento de fijación dependerá de la carga que se va a suspender, entre las fijaciones más utilizadas para los tabiques Volcán® se encuentran:
-Punta en forma de lancero y colgador: hasta 10 Kg.
-Tarugos plásticos tipo paloma de expansión: para cargas hasta 15 Kg.
-Tarugos tipo tirabuzón plástico: para cargas hasta 20 kg.
-Tarugos tirabuzón metálico: para cargas hasta 30 kg.
-Tarugos metálicos de expansión tipo paraguas: para cargas hasta 40 kg.
3.En la eventualidad de daños en la plancha Volcanita® estos se pueden reparar de manera fácil y sencilla. Para daños superficiales de la plancha sólo es necesario levantar el cartón dañado y pulir las irregularidades, luego se termina superficialmente con Masilla Base Volcán® o Compuesto para Juntas Volcán®.

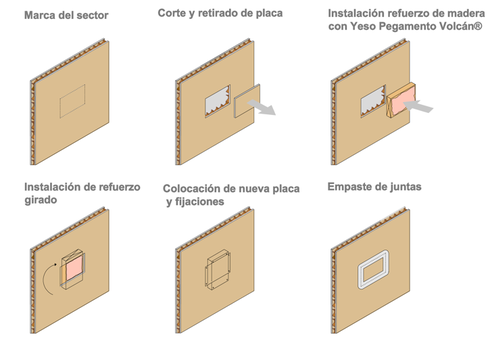

4. Cuando existan daños donde la plancha superficial se vea rota en todo su espesor, se deben seguir los siguientes procedimientos:
5. Marcar el sector dañado y cortar la plancha con un serrucho de punta para luego sacar ese trozo. Posteriormente se instala un suple o refuerzo de madera de las mismas dimensiones que el trozo de placa retirado, aplicándole Yeso Pegamento Volcán® en la cara que estará en contacto con la Volcanita®.
6. Luego, se corta de una plancha nueva un trozo de placa de las mismas dimensiones que la plancha retirada, este trozo debe ser fijado con tornillos cabeza de trompeta, utilizando como mínimo una fijación por cada esquina y además se debe pegar con Yeso Pegamento Volcán® al trozo de madera.
7. Posteriormente se deben rebajar los bordes con un cuchillo cartonero hasta dejarlos biselados para recibir el tratamiento final JuntaPro Volcán®. Se aplica Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® sobre la junta y los tornillos, dejando la superficie lista para ser pintada o instalar el anclaje correspondiente.

7


6. Planchas sueltas

La plancha no tiene contacto ajustado con la estructura del tabique, los montantes metálicos o de madera.

Reconocimiento

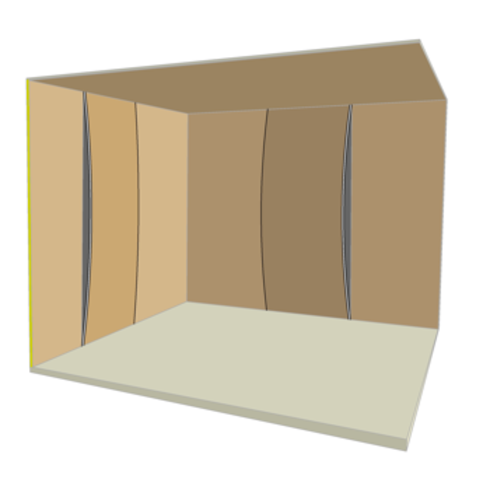

a.6.1
Causas

  • Es posible que, con el paso del tiempo, las cabezas de los clavos aparezcan en la superficie de las planchas de yeso-cartón Volcanita®
  • Esto sucede, eventualmente en casas recién construidas, debido a que la madera de las estructuras de apoyo del tabique crece y se encoge con los cambios de temperatura y humedad del ambiente
  • Usar tornillos o clavos no apropiados para las planchas yeso-cartón Volcanita®
  • También ocurre en los cielos, debido al peso propio de las planchas, en especial en zonas en donde han sido afianzadas con clavos en vez de tornillos
  • Otra causa es que en una zona de temblores frecuentes, los paneles se mueven frecuentemente
  • Deformación de los montantes o pies derechos

Productos a usar

  • Compuesto para juntas JuntaPro Volcán®
  • Masilla Base JuntaPro Volcán®


    Reparación
    1. Presione la plancha suelta yeso-cartón Volcanita® contra la estructura del tabique, e inserte un tornillo especial para planchas yeso-cartón a 5 cm de la fijación que se levantó, en la misma línea del resto de las fijaciones.
    2. El secreto para el trabajo sobre planchas de Volcanita® es que la cabeza de los tornillos quede hundida unos milímetros bajo el nivel de la superficie de la plancha, pero sin que llegue a cortar el cartón, solo creando una pequeña hendidura que se rellena posteriormente con Compuesto para Juntas JuntaPro Volcán®.
    3. Extraiga el tornillo o clavo suelto con un diablito protegiendo la superficie de la plancha con un trozo de madera.
    4. Si no es posible sacar el clavo o tornillo suelto, húndalo. Martíllelo con la cabeza de un clavo más grande hasta que llegue a tocar la madera sin dañar la plancha.
    5. Retapar las perforaciones dejadas por los clavos eliminados, aplicando con una espátula Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán®.
    6. Posteriormente lijar los retapes de los orificios y de los nuevos tornillos, con una lija fina para dejar una superficie suave.
    7. En ningún caso deberá cortar el cartón con la cabeza del clavo o del tornillo. Si esto sucediera, ponga otro clavo al lado de aquel que, por haberse “pasado” ya no cumple su función. El clavo, por ser más barato, se usa más que el tornillo, pero el tornillo afirma mejor.
    8. Si el problema es el montante o pie derecho que esta deformado, deberemos sacar la plancha suelta, para poder ver cual es el montante o pie derecho que esta causando problemas y reemplazarlo por uno que este en buenas condiciones, y posteriormente reinstalar la plancha yeso-cartón Volcanita®.

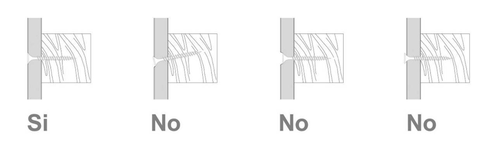

    fijación correcta de las planchas de Volcaniita® a la estructura de madera

    fijación correcta de las planchas de Volcaniita® a la estructura de madera

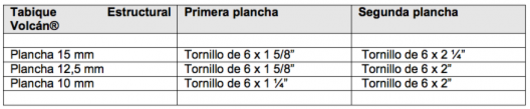

    tipo de tornillo a usar de acuerdo al tabique Volcometal®
