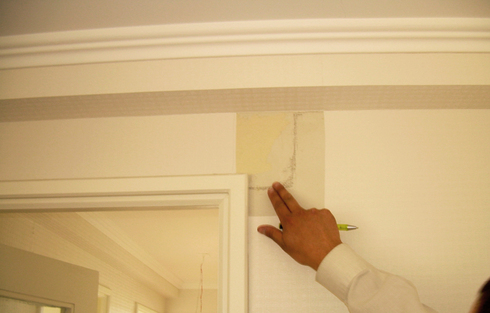

portadavc

Les contábamos la semana pasada, que debido al fuerte terremoto que afectó a varias regiones de Chile, Volcán ha preparado un interesante material instructivo que tiene por objetivo ser un completo Manual de Reparaciones.

Esta es la segunda parte del Manual de Reparaciones en Tabiquería, donde se revisan específicamente las Fallas en encuentros de elementos constructivos (muro-cielo, muro-muro, muro-piso, tabique-cielo, tabique-tabique, tabique-piso)

/

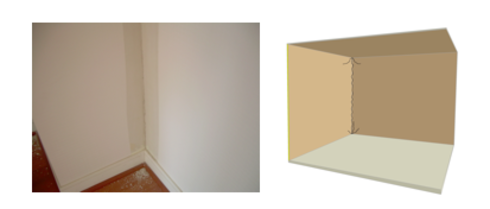

1. Grietas en encuentros de planchas yeso-cartón Volcanita® (esquinas interiores)

Reconocimiento

Captura de pantalla 2010-05-06 a las 12.21.56

Causa

  • Cinta de reesfuerzo cortada o marcada durante la aplicación. Pudo haberse usado la herramienta incorrecta
  • Cinta corrida
  • Exceso de Compuesto para Juntas JuntaPro Volcán® aplicado en el vértice del ángulo
  • Movimientos sísmicos fuertes

Productos a usar

  • Masilla Base JuntaPro Volcán®
  • Compuesto para Juntas JuntaPro Volcán®
  • Cinta de Fibra de Vidrio JuntaPro Volcán®
  • Cinta de Papel JuntaPro Volcán®
  • Cinta de Papel con fleje metálico JuntaPro Volcán®

Reparación
1.Se debe retirar la cinta existente ya sea de vidrio o de papel que esta cubriendo el encuentro entre planchas Volcanita®.
2. Se raspa con una espátula toda la masilla que quede suelta, y se debe limpiar la superficie con una brocha limpia para que no quede polvo.
3. Utilice herramientas adecuadas para el tratamiento de juntas en encuentros de planchas yeso cartón Volcanita®.
4. Se aplica una primera mano delgada de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® sobre la superficie rebajada de la plancha Volcanita® con una espátula o similar. Si ocuparemos cinta de vidrio JuntaPro Volcán® no es necesario dar esta primera mano.
5. Se procederá a colocar la cinta de fibra de vidrio JuntaPro® Volcán® en el encuentro de las planchas de yeso-cartón Volcanita®. Su colocación es de arriba hacia abajo. Con la llana o espátula comprima ligeramente la Cinta de fibra de vidrio JuntaPro® Volcán para que quede bien adherida y estirada en el encuentro evitando romperla o cortarla.
6. Posteriormente se comienza con la carga de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® con la espátula o llana hasta cubrirla completamente.

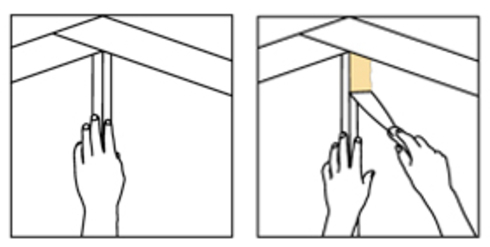

paso 5 y 6

paso 5 y 6

7. Para darle un mejor acabado se procede a colocar una segunda capa de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® a modo de enlucido.
8. Una vez seca, se puede lijar para dejar una terminación suave.

/

2 Grietas en encuentros de Tabiques Volcán® con muros de hormigón o albañilería

Reconocimiento

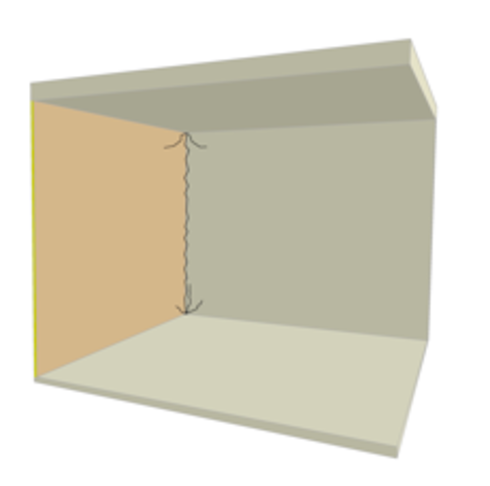

REC2

Causa

  • Cinta de refuerzo cortada o marcada durante la aplicación. Pudo haberse usado la herramienta incorrecta.
  • Cinta corrida.
  • Consecuencias de las excesivas deformaciones de la estructura del edificio o vivienda.
    Tabique Volcán® no dilatado.

Productos a Usar

  • Cinta de Fibra de Vidrio JuntaPro Volcán® de ancho 10 cm.
  • Masilla Base JuntaPro Volcán®
  • Compuesto para Juntas JuntaPro Volcán®
  • Cinta de fibra de vidrio JuntaPro Volcán®

Reparación
Tipo 1: sin dejar cantería

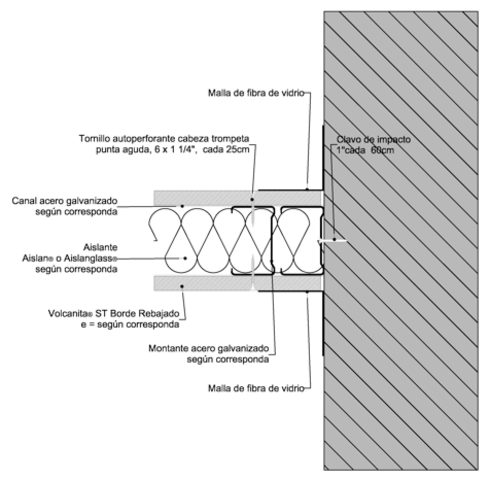

solución tipo 1

solución tipo 1

1. Se debe retirar la cinta antigua que esta cubriendo la unión en el encuentro.
2. Se debe verificar que el tabique esté dilatado en el encuentro con el muro.
3. De no estarlo, hay que corregir la posición y fijación de los montantes, previo al sellado de la junta.
4. Para corregir esto, se debe desmontar la parte comprometida del tabique y rehacer nuevamente los montantes, dejando la correcta configuración. (De acuerdo al manual de soluciones constructuivas Volcan correspondiente)
5. En caso que el tabique no tenga problemas de dilatación se debe proceder con el tratamiento de la junta invisible JuntaPro Volcán®.
6. Se raspa con una espátula retirando toda la masilla que quede suelta y la Volcanita® eventualmente deteriorada, y se limpiara la superficie con una brocha limpia para que no quede polvo.
7. Se procede a colocar la Cinta de Fibra de Vidrio JuntaPro Volcán® de 10 cm de ancho en el encuentro de la planchas de yeso-cartón Volcanita® con el muro de albañilería o hormigón armado. Su colocación es de arriba hacia abajo, comprimiendo ligeramente la Cinta de Fibra de vidrio JuntaPro Volcán® con la llana o espátula, sin dañarla, para que quede bien adherida y estirada en el encuentro.

paso 5 y 6

paso 7 y 8

8. posteriormente se comienza a cargar con Masilla Base JuntaPro Volcán® o con Compuesto para Juntas JuntaPro Volcán® con la espátula o llana hasta cubrirla completamente. Se deja secar por unas horas.
9. Para darle un mejor acabado se procede a colocar una segunda capa de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® a modo de enlucido.
10. Una vez seca, se puede lijar para dejar una terminación suave.
11. Luego se podrá aplicar el revestimiento requerido, ya sea pintura o papel mural.

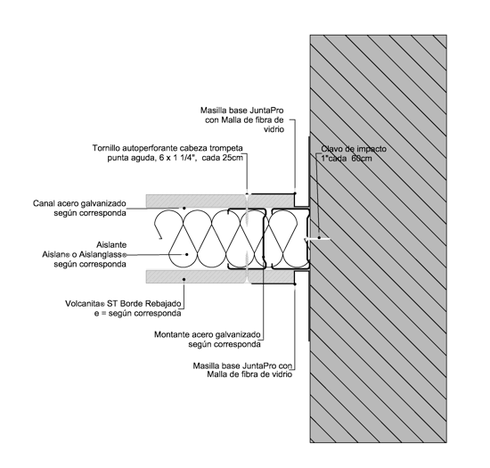

Tipo 2: dejando cantería

solución tipo 2

solución tipo 2

1. Se debe retirar la cinta antigua que esta cubriendo la unión en el encuentro.
2. Se debe verificar que el tabique esté dilatado en el encuentro con el muro.
3. De no estarlo, hay que corregir la posición y fijación de los montantes, previo al sellado de la junta.
4. Para corregir esto, se debe desmontar la parte comprometida del tabique y rehacerlo nuevamente, dejándolo dilatado.
5. En caso que el tabique no tenga problemas de dilatación se debe proceder con el tratamiento de la junta invisible JuntaPro Volcán® pero dejando una cantería en el encuentro.
6. Con una espátula se retira toda la masilla que quede suelta.
7. Con un cuchillo cartonero y una regla de aluminio se corta la plancha yeso-cartón Volcanita® aprox. 10 mm a lo ancho de la plancha en la zona del encuentro.
8. Se limpia la superficie con una brocha limpia para que no quede polvo.
9. Si la plancha debe reconstituir su arista, esto se hace con Masilla Base JuntaPro Volcán® y se deja secar. No es aconsejable hacer esta reconstitución de planchas por sobre los 10 mm.
10. Para armar la cantería se procede a colocar la Cinta de Fibra de Vidrio JuntaPro Volcán® de 10 cm de ancho en el encuentro de la plancha de yeso-cartón Volcanita® pasando por todo el perímetro de la cantería hasta retornar en el muro de albañilería o hormigón armado. Su colocación es de arriba hacia abajo, comprimiendo ligeramente la Cinta de Fibra de Vidrio JuntaPro Volcán® con la llana o espátula, sin dañarla, para que quede bien adherida y estirada en el encuentro.
11. Posteriormente se comienza a cargar con Masilla Base JuntaPro Volcán® con la espátula o llana hasta cubrir la huincha de fibra de vidrio completamente.
12. Con una herramienta especial de PVC fabricada por el mismo maestro INSITU y que tiene la forma de la cantería (plantilla), se pasa a lo largo de ésta, retirando el exceso de producto y dando la forma perfecta a ésta, formando las aristas y se deja secar.
13. Posteriormente con el mismo procedimiento, se le da una mano de enlucido o terminación con la misma Masilla Base JuntaPro Volcán®

/

3 Grietas en encuentros de Tabiques Volcán® y con losas o vigas de hormigón

Reconocimiento

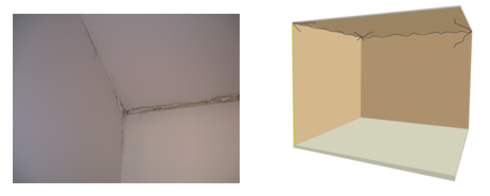

reconocimiento3

Causas

  • Consecuencias de las excesivas deformaciones de la estructura del edificio o vivienda.
  • Instalación de tabiques con planchas yeso-cartón sin dejar dilataciones, en planchas y ó montantes
  • No dejar cantería o no instalar cornisas.
  • Uso de materiales no apropiados en la construcción de la junta de los elementos constructivos.

Productos a usar

  • Masilla Base JuntaPro Volcán®
  • Compuesto para juntas JuntaPro Volcán®.
  • Plancha yeso-cartón Volcanita®
  • Cinta de Fibra de vidrio JuntaPro Volcan®

Reparación
Tipo 1: Fisuras pequeñas en el encuentro de hasta 1 cm:
1. La idea es dejar un espacio en la parte superior a modo de cantería hundida.
2. En la parte superior del tabique, donde está dañada la plancha yeso-cartón Volcanita® y con un cuchillo cartonero y una regla de aluminio se corta aprox. 10 mm de la plancha yeso-cartón Volcanita® en la zona del encuentro. Este corte debe ser recto y firme.
3. Se limpia la superficie con una brocha limpia para que no quede polvo.
4. Si la plancha debe reconstituir su arista, esto se hace con Masilla Base JuntaPro Volcán® y se deja secar. No es aconsejable hacer esta reconstitución de planchas por sobre los 10 mm.
5. Se procede a colocar la Cinta de Fibra de Vidrio JuntaPro Volcán® de 10 cm de ancho en el encuentro de la plancha de yeso-cartón Volcanita® pasando por todo el perímetro de la cantería hasta retornar en la losa de hormigón armado.
6. La Cinta de Fibra de vidrio debe ser instalada en forma simétrica en su ancho, tomando la forma de la cantería, y debe ser comprimida ligeramente con la espátula, sin dañarla, para que quede bien adherida y estirada.
7. Posteriormente se comienza a cargar con Masilla Base JuntaPro Volcán® con la espátula hasta cubrir la huincha de fibra de vidrio completamente.
8. Con una herramienta especial de PVC fabricada por el mismo maestro INSITU y que tiene la forma de la cantería (plantilla), se pasa a lo largo de ésta, retirando el exceso de producto y dando la forma perfecta a ésta, formando las aristas y se deja secar.
9. Posteriormente con el mismo procedimiento, se le da una mano de enlucido o terminación con Masilla Base JuntaPro Volcán®

Tipo 2: Grietas más grandes y con deterioro de una parte de la plancha yeso-cartón Volcanita®.
1. Verificar que los montantes estén dilatados con respecto a la losa, es decir, los montantes estén al menos 5 mm por debajo de la losa o viga de hormigón.
2. Cortar mínimo 15 cm de la plancha dañada en la parte superior del tabique.
3. Sustituir el pedazo de plancha dañada por otra nueva del mismo espesor y tipo, cuidando de dejar la plancha por lo menos 5 mm por debajo de la losa (en caso que el tabique esté diseñado para ser terminado con una cornisa) o dejar una separación de mín. 10 mm para dejar espacio para una cantería en la parte superior, en el encuentro del tabique con la losa de hormigón.
4. Atornillar la plancha a los montantes.
5. Las juntas entre planchas, tanto horizontal como vertical, debe tratarse de acuerdo al sistema de Junta Invisible JuntaPro Volcán®
6. En el caso dejar cantería hundida en el encuentro, se procede a colocar la Cinta de Fibra de Vidrio JuntaPro Volcán® de 10 cm de ancho en el encuentro de la plancha de yeso-cartón Volcanita® pasando por todo el perímetro de la cantería hasta retornar en la losa de hormigón armado.
7. La Cinta de Fibra de vidrio debe ser instalada en forma simétrica en su ancho, tomando la forma de la cantería, y debe ser comprimida ligeramente con la espátula, sin dañarla, para que quede bien adherida y estirada.
8. Posteriormente se comienza a cargar con Masilla Base JuntaPro Volcán® con la espátula hasta cubrir la huincha de fibra de vidrio completamente.
9. Con una herramienta especial de PVC fabricada por el mismo maestro INSITU y que tiene la forma de la cantería (plantilla), se pasa a lo largo de ésta, retirando el exceso de producto y dando la forma perfecta a ésta, formando las aristas y se deja secar.
10. Posteriormente con el mismo procedimiento, se le da una mano de enlucido o terminación con Masilla Base JuntaPro Volcán®

/

4 Grietas de planchas yeso-cartón Volcanita® en encuentros con puertas y ventanas.

Reconocimiento

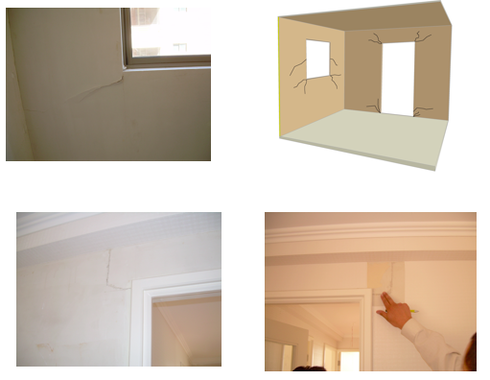

reconocimiento

reconocimiento

Causa

  • Juntas y cortes incorrectos de planchas yeso-cartón Volcanita®. (ejecución de vanos sin hombros)
  • Montaje de estructura mal ejecutada, fuera de especificación.
  • Golpes y portazos de puertas o ventanas.

Productos a usar

  • Plancha yeso-cartón Volcanita®
  • Compuesto para juntas JuntaPro Volcán®
  • Masilla Base JuntaPro Volcán®

Reparación
1. Primero retirar la cinta de fibra de vidrio antigua que esta cubriendo la unión entre el tabique y el marco de la puerta o ventana si es que hay.
2. Se debe verificar que el corte de la plancha yeso-cartón Volcanita® haya sido el correcto.

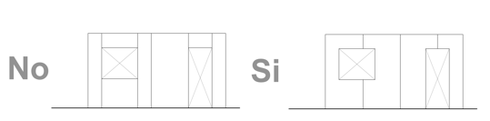

Para las uniones de las planchas sobre ventanas, puertas y vanos libres se debe tener la precaución de no hacerlas coincidir con las piernas de los marcos de éstas, ya que esto provocará fisuras durante la vida útil del tabique.

nosi

3. De haber problemas de corte de planchas, esta se deben sacar y volver a instalar en forma correcta y posteriormente continuar con el tratamiento de junta invisible JuntaPro Volcán®.

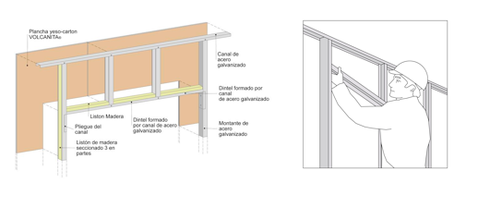

4. También se debe verificar que la estructura del vano de la puerta o del dintel esté correctamente montada.

4

5. En el caso que la estructura del vano o dintel esté bien y la plancha esté correctamente instalada, y se haya fisurado, se debe raspar con una espátula toda la masilla que quede suelta, y se debe limpiar la superficie con una brocha limpia para que no quede polvo.6. Se procede a colocar la cinta de fibra de vidrio JuntaPro Volcán® en el encuentro de la plancha de yeso-cartón Volcanita® con el marco de la puerta o ventana. Su colocación es de arriba hacia abajo y con la espátula la comprimiremos ligeramente para que quede bien adherida.

7. Posteriormente se comenzara con la carga de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® con la llana en forma abundante hasta cubrirla completamente.
8. Para darle un mejor acabado se procede a colocar una segunda capa de Masilla Base JuntaPro Volcán® o Compuesto para Juntas JuntaPro Volcán® a modo de enlucido.
9. Una vez seca, se puede lijar para dejar una terminación suave.

/
