Panel SonoGlass para Acondicionamiento Acstico / Volcan

Sonoglass® Panel es la solución de Volcan para la acondicionamiento acústico propicio para incorporar en aquellos lugares donde es necesario lograr un correcto confort acústico, en el cual los estándares de acondicionamiento y calidad de sonido deben ser óptimo nivel.

Ver más...

Cotizar / Contactar

Sobre este producto

Edificio TVN, Televisión Nacional de Chile
Bellavista 0990, Providencia, Santiago
Gubbins Arquitectos
Asesor Ingeniero Acústico: Mario Huaquín Mora

El diseño de este edificio es el resultado de la coordinación de diversas disciplinas, ya que un edificio de tan alta complejidad, como un canal de televisión, concebido como el más moderno de América latina, incorporó diversos adelantos tecnológicos del campo de la comunicación audiovisual y consideraciones constructivas que fueron clave en su concepción como obra.

SONO GLASS _ 0. Ground Floor

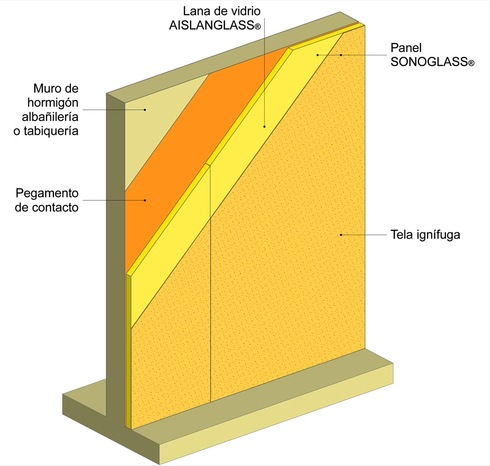

Isométrica aplicación SonoGlass® Panel en muro o tabique existente

Consideraciones Constructivas Particulares de la Obra

El trabajo de aislación acústica para el estudio de TVN fue una solución conjunta con Arquitectura, debido a la necesidad de cubrir grandes extensiones de superficie al interior de los estudios del edificio, complementándose con otros materiales acústicos como parte del diseño total.
plantaesquematica

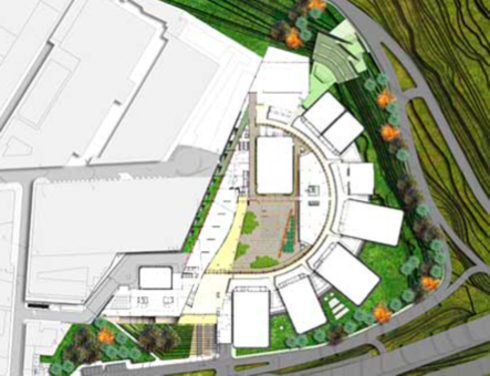

Planta Esquemática estudios de TV

La amplia variedad de programas que se producen en los Estudios de TVN (teleseries, noticiarios, misceláneos, espectáculos,etc), exigen una versatilidad del diseño de acondicionamiento acústico interior, tratando la reverberación de este, mediante elementos absorbentes y difusores, que cubran las diferentes bandas de frecuencia del sonido.

Bajo estas consideraciones, se utilizó Sonoglass® Panel tanto al interior de estos estudios de TV, como en las salas de dirección, logrando un excelente confort acústico al interior de estos recintos. Desde el punto de vista del diseño, ofrece una excelente alternativa, sobre todo en las salas de dirección, que necesitan colores muy suaves y neutros para evitar distorsionar el color en la alta cantidad de pantallas que se encuentran en estos recintos.
12

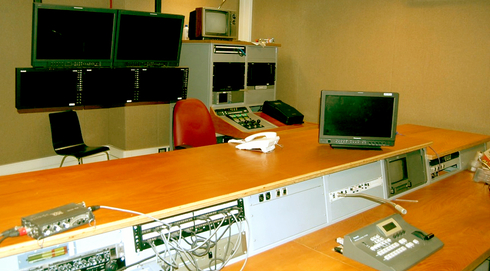

Aplicación SonoGlass® Panel en Sala de Dirección

Todos los estudios de televisión de este proyecto, cuentan con este panel revestimiento en sus tabiques y muros perimetrales. Los espacios intermedios, exclusa entre el hall de distribución exterior y el interior del estudio, también fueron revestidos en su totalidad con este panel para evitar fugas térmicas hacia el hall de distribución exterior.
panel1 pamel2 14
panel3panel41 panel51
Especificaciones técnicas:

Las especificaciones de este producto, desde un punto de vista acústico, se refieren a un producto altamente absorbente ya que esta compuesto de lana de fibra de vidrio AislanGlass® revestido en una tela ignífuga. Son paneles semiflexibles, fácilmente trabajables.

Resultados Obtenidos: Los resultados obtenidos mas allá de la parte técnica, han sido elogiados por los mismos usuarios que trabajan en estos recintos demostrándonos su satisfacción en los ambientes acústicos logrados en cada lugar que se ha utilizado este tipo de materiales.

A continuación revisaremos un set de preguntas respondidas por Mario Huaquín Mora con respecto al Sonoglass® Panel. Mario es Ingeniero Acústico, gerente general de “Inmobiliaria y Proyectos Acústicos”, además de pertenecer a numerosas sociedades tanto nacionales como internacionales relacionadas a la acústica ambiental.

Con una visión experta, Mauricio nos entrega una visión profesional de Sonoglass® Panel:

- ¿En qué consiste Panel Sonoglass (descripción del producto, su composición y funcionalidad)?
Sonoglass® Panel es un panel de fibra de vidrio de alta densidad cubierto con una tela con retardante ante el fuego, de diferentes colores, y fundamentalmente es un buen absorbente acústico NRC.

-¿Cuáles son sus principales características y ventajas?
Es de rápida instalación versátil porque se puede instalar en cualquier superficie, sea directamente al hormigón o tabiques, planos o curvos. Es una alternativa acústica de terminación ofreciendo a los Arquitectos y Diseñadores distintos colores para su aprobación como producto de terminación. Como panel entelado es la mejor alternativa de rápida instalación, para lograr un confort acústico en recintos que requieran acondicionamiento acústico interior.

-¿Cuáles son sus aplicaciones?
Se puede aplicar como complemento de otros materiales acústicos en estudios de TV, salas de control, estudios de grabación, de Radios, teatros, gimnasios, salones de clases, salas de conferencias.

-¿En qué proyectos ha sido utilizado?
Lo hemos utilizado en Estudios de TV como TVN, en la quinta Vergara en sector audio e iluminación, estudios de grabación y Radio permanentemente.

Ficha Técnica del Pructo

sonoglass

Descripción

Sonoglass® Panel es la solución de Volcan para la acondicionamiento acústico con una presentación y terminación entelada, lo cual le da versatilidad a su apliacción. Es propicio para incorporar en aquellos lugares donde es necesario lograr un correcto confort acústico, en el cual los estándares de acondicionamiento y calidad de sonido deben ser óptimo nivel.

SONO GLASS _ 0. Ground Floor

Sonoglass® Panel permite lograr un equilibrio perfecto entre una buena aislación térmica y una buena absorción de sonido, que ayuda a controlar la reverberación del recinto. Puede incorporarse a cualquier recinto, ya que se trata de un panel semi-flexible y fácilmente procesable, acomodable a cualquier composición geométrica de la edificación.

Su terminación esta compuesta por tela ignífuga que viene en color oro. Estas características hacen del Sonoglass® Panel un producto utilizable tanto para el acondicionamiento acústico de espacios públicos o privados, sean salas de clases, auditorios, oficinas, estudios de grabación, restaurantes, cines y teatros entre otros.

Composición

La composición del Sonoglass® Panel consiste en paneles de lana de vidrio Ainslanglass® que van revestidos con tela ignifuga para disminuir su combustibilidad.

Aplicación

es un panel propicio para instalar en todo tipo de recintos. Puede aplicarse como revestimiento de tabiques, muros o cielos , siendo un producto muy versátil permitiendo una instalación rápida y adaptable a cualquier tipo de dimensiones.

SONO GLASS _ 0. Ground Floor

El trabajo necesario para la instalación es sencillo, ya que se logra a partir de corte con tijera o cuchillo cartonero con una guía o regla metálica para efectuar un corte perfectamente recto, utilizando instrumental de protección de manos y vista.

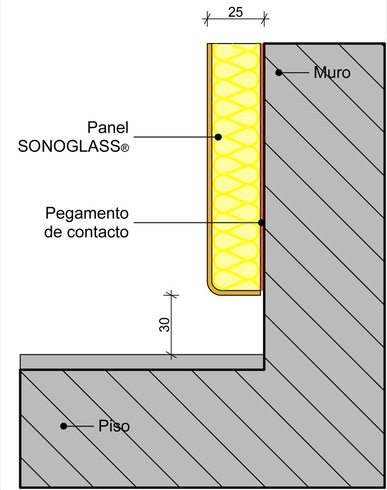

Para adherir correctamente el producto Sonoglass®Panel sobre un muro, ya sea de hormigón, albañilería o tabiquería, es necesario recubrir con un adhesivo de contacto ambas superficies y dejando una separación mínima de 30mm con el suelo.

Puede ser combinado con diferentes elementos de terminación, para los bordes o uniones de paneles (molduras, perfiles J, etc. (no distribuidos por Volcán®)), lo que permite lograr diseños arquitectónicos variados con el mismo material.

Especificaciones Técnicas

- Formato: panel de 1,2m (ancho) por 2,4m (largo)
- Espesor: 25mm
- Materialidad: lana se vidrio AislaGlass aglomerada con resinas sintéticas y tela ignífuga.
- Color: oro (café anaranjado)

  • pedido
    /

SONO GLASS _ 0. Ground Floor

Normativa

El producto SonoGlass® Panel cumplen con las normas NCh 1071 y NCh 853.

Tabla de Resumen

- Descripción: Paneles de lana de vidrio AislanGlass® revestidos con tela ignífuga.
- Principales Apliacciones: Propicio para instalar en oficinas, salas de clases, auditorios, salas de reuniones, estudios de grabación, cines, teatros, hoteles y restaurantes.
- Unidad de venta: A pedido.

Para mayor información puedes visitar el espacio de Volcán en nuestro Catálogo de Productos o ir directamente a www.volcan.cl
