La VOLCANITA®, un producto versátil, es utilizada principalmente para la conformación de tabiques, revestimientos y cielos, puede tener canto recto, redondeado o biselado y además dependiendo de su utilización puede ser Resistente al Agua o al Fuego.

Ver más...

Cotizar / Contactar

Sobre este producto

Resistencia al fuego y versatilidad en Soluciones Constructivas de cielos, revestimientos  y tabiques

Este mes, Volcán nos presenta su plancha de yeso carton VOLCANITA® , la cual está constituida por un núcleo de yeso y aditivos especiales, revestido por ambas caras con cartón de alta resistencia, la cual se fabrica en diversos espesores, anchos y largos, con borde biselado o borde rebajado, dependiendo del tipo de terminación  que se quiera lograr.

Su aplicación principal es la conformación de soluciones constructivas de tabiques, revestimientos y cielos, en proyectos de edificación.

Cine tipo Imax en Talcahuano

esferaeterior

Proyecto: Domo del Cine de Casino Marina del Sol

Obra: Cine Imax 3D
Mandante: Inmobiliaria Marina del Sol
Arquitecto: Mauricio Zulueta
Constructora: Olguín y Compañía Ltda.
Ubicación: Casino Marina del Sol, Talcahuano VIII Región

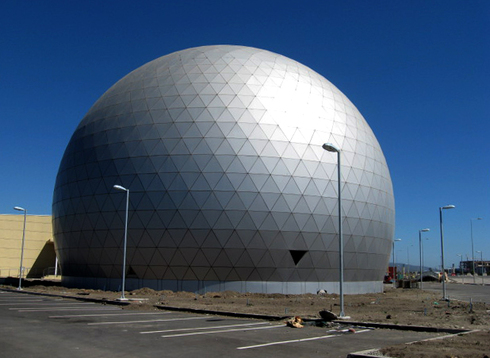

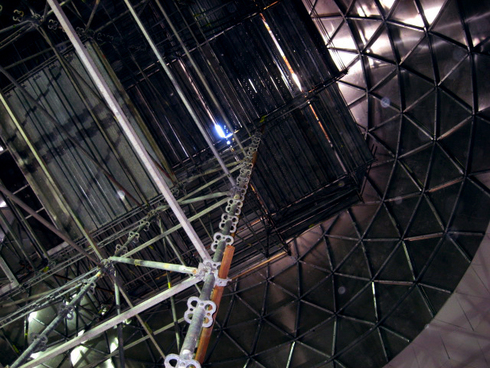

Una gran esfera, constituye el primer equipo de cine Megasystem en Chile, de los cuáles existen sólo 8 en todo el mundo y esta emplazado en la ciudad de Talcahuano cercado a la autopista que une Talcahuano y Concepción. Este edificio forma parte de un gran proyecto para un gran Casino de Juegos, para toda la ciudad de Concepción y sus alrededores. Construido en forma de una gran esfera, por órdenes del mandante, esta estructura de cúpula geodésica hecha a partir de un esqueleto de barras tubulares de acero, tiene un diámetro en la zona media de 30,86 metros y 21,30 metros de altura.

img_1197

Para concretar el encargo, hubo que encontrar un material que fuera capaz de adaptarse a esta forma tan fuera de lo común y que lograra un grado de terminación al nivel que exige este tipo de proyectos. Otro aspecto importante, es que el material de revestimiento tuviera características no combustibles, ya que un espacio que congrega a gran cantidad de personas debía considerar la seguridad en caso de incendios.

Un producto que finalmente reunía todas las condiciones encesarias era la plancha Volcanita®. De esta forma, la gran estructura geodésica fue revestida en toda su cara interior con planchas de VOLCANITA® ST
Una particularidad del proyecto, fue que se puedo optimizar la utilización del material al revestir cada uno de los triángulos que conforman esta envolvente utilizando la medida de la plancha de medida estándar 1.2 x 2.4mt.

De esta forma se obtuvo una cobertura uniforme que en conjunto con el procedimiento de junta invisible Junta Pro® Volcan conforma una envolvente homogénea, unitaria que puede recibir posteriormente cualquier tipo de revestimiento como pintura, papel o equivalente.

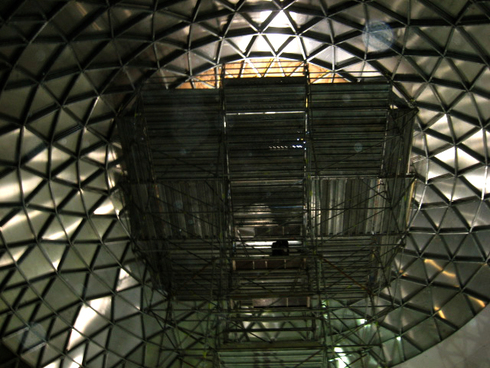

A continuación, fotos del montaje de VOLCANITA® ST durante el proceso de construcción del Cine tipo Imax.

esferaportada

img_1194 img_1199 img_1192 img_1190

Más información sobre soluciones constructivas de este tipo en www.volcan.cl

/

FICHA TÉCNICA DE PRODUCTO

Elemento constructivo compuesto por un núcleo de yeso y aditivos especiales revestido por ambas caras con cartón de alta resistencia.
Su utilización principal es la conformación de soluciones constructivas de tabiques y cielos interiores en proyectos de edificación. Su núcleo de yeso y revestimiento de cartón le confieren las cualidades de la piedra y la madera. Se asemeja a la piedra en su solidez, resistencia, estabilidad, durabilidad e incombustibilidad. Se asemeja a la madera en su flexibilidad, ductilidad, trabajabilidad (facilidad de corte, perforación, clavado o atornillado).

Ventajas de Construir con Planchas de Yeso Carton Volcanita®

Resistencia al fuego.
El principal componente de la plancha Volcanita® es el yeso. Este al estar en contacto con el fuego y a altas temperaturas, libera el agua químicamente convirtiéndose en vapor, lo que ayuda a retardar la propagación de las llamas en caso de incendio. Estas placas al ser aplicadas en soluciones de tabiques cuentan con muy altos niveles de resistencia al fuego, de F15 a F180, y en cielos, de F15 a F60.

Aislación Acústica.
Estas placas al formar parte de una solución constructiva con cavidad, tipo Volcometal®, ofrecen altos niveles de aislación acústica para evitar la transmisión de sonido entre un espacio a otro, sin tener un peso excesivo. La utilización de avilantes minerales tipo lana mineral mejoran aún más las clasificaciones acústicas

Bajo Peso
Este tipo de construcciones cuentan con mucjo menor peso por m2 que muchos sistemas constructivos tradicionales.
Bajo costo en Instalación
Estas soluciones ofrecen menores costos de instalación que las construcciones de sistemas tradicionales. Las soluciones en tabiquería reducen los costos de manejo de materiales, facilitando la colocación de instalaciones eléctricas y sanitarias.

Rápida Instalación
La construcción de tabiques que incorporan Volcanita®, bajan los costos por retardos propios en las construcciones durante el invierno, permitiendo concluir y ocupar los edificios más rápidamente, debido a su nivel de prefabricación. Estas placas pueden almacenarse en la obra, se encuentran listas para utilizarse, se cortan con facilidad y se aplican rápidamente.

Fácil Terminación
La plancha Volcanita® logra superficies lisas que aceptan rápidamente la aplicación de pintura, papel mural, revestimientos vinílicos, etc., permitiendo efectuar retoques posteriores durante la vida del edificio.

Versatilidad
Los tabiques con Volcanita® son aplicables como muros divisorios, espacios transitables, medianeros, ductos para tuberías, tabiques de ascensores, revestimientos interiores, cielos falsos, entre otras aplicaciones. Con estas placas pueden lograrse superficies rectas o curvas, de atractivas formas, adaptándose fácilmente a cualquier exigencia de diseño, módulo o dimensiones.

Las planchas de Yeso Carton VOLCANITA® se fabrican en tres tipos: Standard (ST), Resistentes al Fuego(RF) y Resistentes a la Humedad (RH).

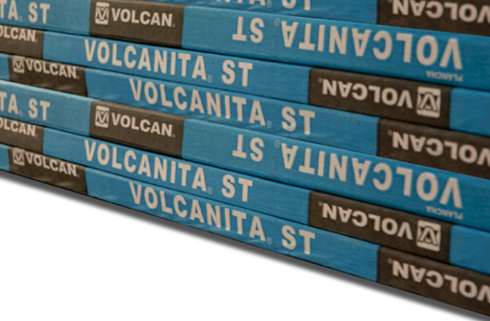

El producto Volcanita® ST, tipo estándar, se identifican por su color de papel blanco y su tape lateral azul.

Volcanita® ST

Volcanita® ST

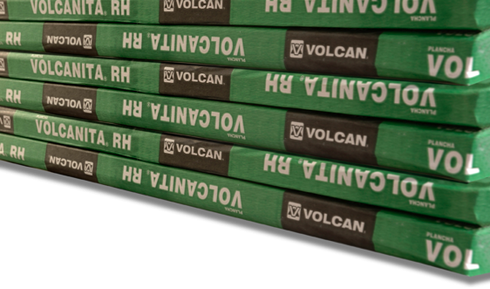

El producto Volcanita® RH, Resistente a la Humedad, se identifican por su color de papel verde y su tape lateral verde.

Volcanita® RH

Volcanita® RH

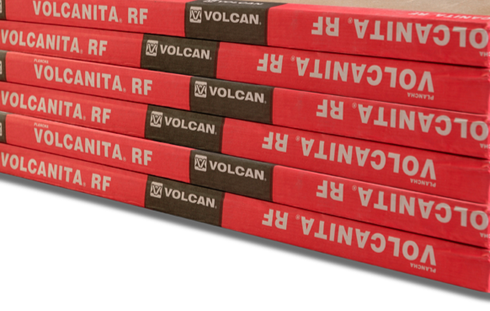

El producto Volcanita® RF, Resistente al Fuego, se identifican por su color de papel rosado y su tape lateral Rojo.

Volcanita® RF

Volcanita® RF

Las planchas VOLCANITA® cumplen con las siguientes normativas:
Nch 146/1 of. 2000 “Planchas o placas de yeso- cartón – parte 1 – Requisitos”.
VOLCANITA® es una Marca Registrada de Planchas de Yeso-cartón, propiedad de Compañía Industrial El Volcán S.A. Planchas y Paneles VOLCANITA®.

Presentación

presentacion

Características

- Gran estabilidad dimensional

- Fácil de trabajar (cortar, perforar, fijar)

- Producto incombustible

Trabajabilidad
manipulacion

Herramientas recomendadas

- Cuchillo cartonero

- Serrucho especial o serrucho de punta

Certificación
Las planchas VOLCANITA® cumplen con la siguiente norma: NCh 146/1/2 Of. 2000 “Planchas o placas de yeso-cartón – Parte 1 – Requisitos”.

Manipulación
Es posible efectuar cortes rectos y curvas sobre las superficies VOLCANITA® para lo cual se recomienda usar cuchillo cartonero para cortar el cartón que cubre la cara externa de la plancha, cuidando de cortar sólo el cartón, sin cargar la mano sobre el yeso. En seguida, se procede a cortar el cartón que cubra la cara interna.
Para realizar cortes curvos se recomienda el uso de serrucho especial o serrucho de punta. Si se desean cortes perfectamente lisos, deben pulirse los bordes con un esmeril o escofina.

Instalación
Las planchas VOLCANITA® son usadas en variadas soluciones constructivas. Una de ellas por ejemplo, es el tabique Volcometal®, compuesto por una estructura de acero galvanizado de 0,5mm (canales y montantes), por lana de vidrio Aislanglass® o lana mineral Aislan® en su interior o núcleo. Las planchas VOLCANITA® pueden instalarse por ambas caras según la configuración especificada.
Estas planchas se instalan a tope, una con otra, con fijaciones o tornillos de cabeza plana y punta fina distanciados a 25 cm en los centros de las planchas, y a 15 cm en los bordes.

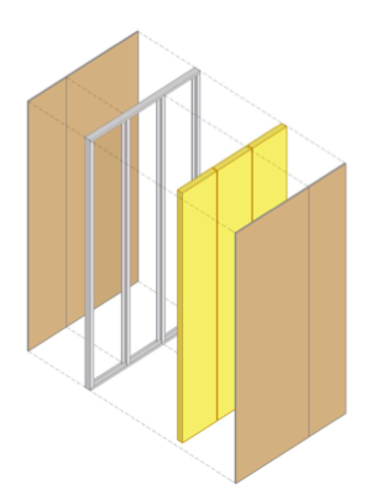

APLICACIONES VOLANITA® EN VOLCOMETAL®

isométrica

isométrica

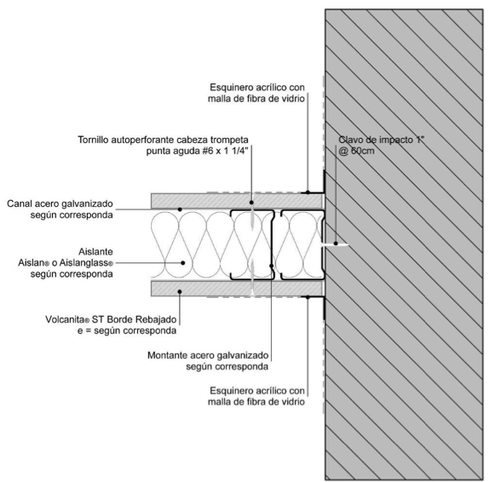

detallemurodetallepisodetallecielo

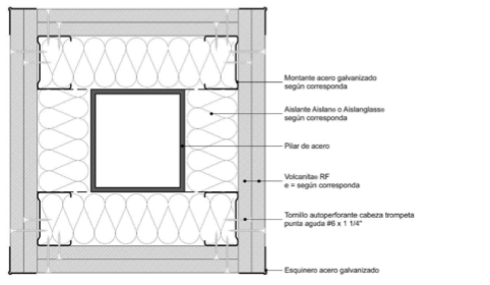

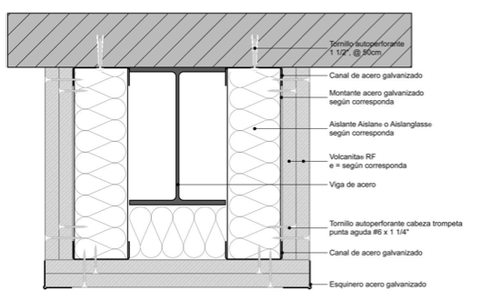

APLICACIONES VOLANITA® EN COMO PROTECCION DE ESTRUCTURAS METÁLICAS

metal1metal2

Para mayor información puedes visitar el espacio de Volcan en nuestro Catálogo de Productos o ir directamente a www.volcan.cl.
