Paneles Solares sobre Placa de Fibrocemento Ondulado para Cubiertas / Pizarreño

Sobre este producto

Pizarreño presenta este mes la utilización de Paneles Solares montados sobre las Cubiertas de Fibrocemento Onduladas.
En el proyecto de Vivienda Sustentable, desarrollado por el Gobierno a través de los distintos SERVIU del País, se aprovechó la radiación solar como fuente de energía para captar calor y obtener Agua Caliente Sanitaria, aprovechando las orientaciones y pendientes de las distintas techumbres. En este proyecto se utilizaron sistemas de fijación para cubiertas Estándar de Fibrocemento (P10 AR 400), pudiendo perfectamente ser utilizados en cubiertas industriales (planchas Gran Onda P6); y los distintos tipos de tejas onduladas de Fibrocemento Pizarreño.

Ver más...

Archivos complementarios

Sobre este producto

Este proyecto, se enmarca dentro de los Proyectos de Vivienda Sustentable, que desarrolla el gobierno a través de los distintos SERVIU del país. Este busca implementar Paneles Solares en la Cubiertas para captar energía y utilizarla para obtener agua caliente sanitaria. Para estas familias representa un ahorro importante en su cuenta de gas mensual, ya que según estudios técnicos, este alcanzaría a un 70 %. Este sistema no representa ningún problema de funcionalidad para estas viviendas, ya que todo el sistema de anclaje para paneles y sellos de pasadas de cañería a través de la cubierta, fueron específicamente diseñados por Pizarreño para intervenir lo menos posible los sistemas de Techumbre, y sus respectivos accesorios, al momento de la instalación y posterior mantención en el tiempo. Se diseñaron piezas de anclaje, que conjugan la fijación de los respectivos paneles a las cubiertas y sus cañerías, de manera de permanecer lo más ocultas y compactas posibles, en el global del sistema constructivo de techumbre.

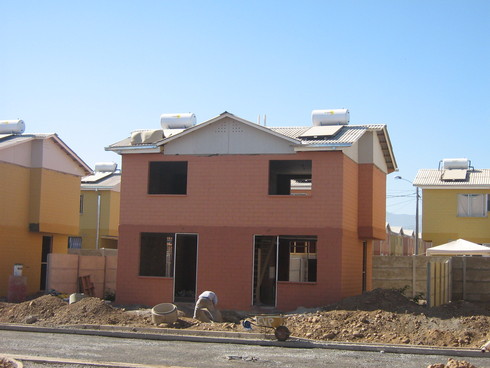

Proyecto en Construcción

Descripción General del Producto

Las Placas de Fibrocemento Ondulado es una placa de densidad media, diseñada para conformar soluciones constructivas de cubiertas.
Así mismo, pueden trabajar en conjunto con estos anclajes galvanizados para fijar los paneles solares a la geometría de cada perfil de cubierta (gran onda, estándar y tejas).
Es posible utilizar los Paneles sobre Cubiertas para viviendas sociales, galpones industriales, bodegas, criaderos, gimnasios, saunas, piscinas temperadas, casinos de colegios y universidades, también en cubiertas de tejas en casas particulares.

Anclaje de Paneles Solares a Cubiertas Onduladas

Sistema de anclaje galvanizado, más fijaciones, para fijar paneles solares a cubiertas onduladas de fibrocemento estándar, gran onda y tejas. Adicionalmente, contempla sellos para pasadas de cañerías, a través de las cubiertas. Productos: Anclajes Metálicos. Sistema de fijación + sello. Sellos para pasadas de cañerías.



Especificaciones Técnicas

Nombre Producto: Planchas Onduladas

Características: Planchas onduladas para cubiertas, densidad estándar.
• Densidad: 1.250 Kg/m³
• Color: natural gris claro; también se ofrecen esmaltadas (rojo, arcilla, negro, verde fundador)

Componentes técnicos del Producto
• Contenido del producto: Cemento, Fibras sintéticas, refuerzos orgánicos.
• Tolerancia largo: ± 10 mm. (según NCh 186-2).
• Tolerancia ancho: ± 10 mm. (según NCh 186-2).
• Tolerancia espesor: + 0,5 mm – 0,4 mm
• Tolerancia escuadra de bordes: 6 mm
• Densidad mínima: 1.250 Kg/m³
• Coeficiente de Dilatación Térmica: 0,01 mm/m°C
• % Absorción Máxima de Humedad: 37%
• Conductividad Térmica: lambda = 0,23 W/m*K
• Ph: 8-10
• Normativas: Norma Chilena NCh 186-2, certificadas por el Dictuc, Certificación ISO14.001–OHSAS 18.001

Usos
• Cubiertas

Ventajas
• Aporte térmico
• Aporte acústico
• Impermeables; no condensan humedad ni se oxidan
• Incombustibles
• Inertes a la acción de termitas

Manipulación y Almacenamiento
Las planchas onduladas de Pizarreño deben almacenarse bajo techo en forma horizontal, en una cantidad no mayor a 100 unidades sobre una superficie plana y firme, de preferencia utilizando los mismos pallets de madera con que se despacharon de fábrica. Nunca almacenar en forma vertical o inclinada.
Es conveniente disponer de una bodega cerrada y proteger las rumas con una funda de polietileno, para evitar que las planchas onduladas acumulen polvo.
Las planchas onduladas deben transportarse en forma cuidadosa, evitando golpes.

Precauciones de Instalación
Las planchas onduladas de fibrocemento deben instalarse sobre costaneras de madera ó metálicas.
Las costaneras deben formar en sus caras superiores una superficie plana sin resaltes y con la estabilidad suficiente para evitar el movimiento de las planchas en la cubierta.

Para más información sobre la instalación y montaje de Paneles puedes consultar el archivo Montaje Paneles Solares sobre Pizarreño.

Puedes también visitar el espacio Pizarreño en nuestro Catálogo de Productos o ir directamente a la página www.pizarreno.cl
