Quiebravista Woodbrise / Hunter Douglas

El revestimiento Quiebravista Woodbrise de Hunter Douglas pertenece a la familia de los Quiebravistas Metalbrise. Está línea está presente en 2 tipos de formato : Woodbrise 66 y el Woodbrise 130, que dicen relación con el tamaño de las paletas, ambas pueden ser instaladas en forma fija o móvil. La sustentación del quiebravista Woodbrise se efectúa mediante perfiles de aluminio extruído de 60 x 30 x 1,5mm. o 30 x 30 x 1,5mm., donde descansan las paletas.

Ver más...

Cotizar / Contactar

Sobre este producto

Los quiebravistas en el último tiempo se han convertido en un elemento fundamental para el diseño de una obra, no solamente por sus cualidades de control lúminico y visual sino porque al mismo tiempo son capaces de configurar una imagen potente del edificio y que es la que se proyecta hacia el exterior, convirtiéndose por lo tanto en un elemento clave a la hora de proyectar.

Es por esto que Hunter Douglas nos presenta el Quibravistas Woodbrise, de la misma línea del Quiebravistas Metalbrise, que ya presentamos hace algún tiempo en Plataforma Arquitectura (click aquí).
Woodbrise se convierte a diferencia del anterior, en una alternativa de mayor calidez y que se puede adaptar más perfectamente a obras de menor escala y mayor grado de terminación como lo son casas o departamentos, sin por eso poder incluirse en grandes edificios.

Información General

- Existen 2 variedades de quiebravistas Woodbrise, el Woodbrise 66 y el Woodbrise 130, que dicen relación con el tamaño de las paletas, a su vez ambos pueden ser fijos o móviles.
- Las tapas de aluminio prepintado, resistentes al impacto e intemperie, llevan un ala integrada que se une a la barra de accionamiento, que permite el movimiento giratorio manual o por medio de un motor eléctrico.
- La sustentación del quiebravista Woodbrise se efectúa mediante perfiles de aluminio extruído de 60 x 30 x 1,5mm. o 30 x 30 x 1,5mm., donde descansan las paletas.
- Estos perfiles de aluminio se fijan a la estructura mediante soportes, escuadras u otros elementos diseñados especialmente para cada caso o necesidad.

01
02

Descripción Técnica

05

Textura: Lisa.
Tapa: Aluminio Prepintado.
Terminación: Para uso exterior impregnado en base a poliuretano con teñidos miel, light oak y california oak.
Largos Máximos: Woodbrise 66, 1000 mm a eje – Woodbrise 130, 1500 mm a eje.
Usos: Quiebravistas (interior y exterior)

15

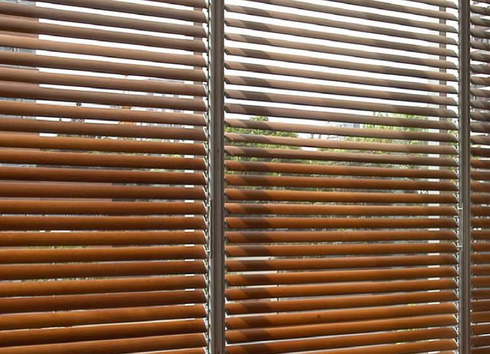

Accionamiento Woodbrise 66/130 móvil

El quiebravistas Woodbrise esta compuesto por un conjunto de paletas unidas estre si por un sistema mecánico que permite un movimiento giratorio sincronizado de las paletas manual o motorizada con el fin de regular el paso de la luz y la visión.

13 12 11 10

Componentes

Woodbrise 66/130 móvil
03
Woodbrise 66/130 fijo
04


Detalles de instalación

Woodbrise 66 móvil
07

Woodbrise 130 móvil
08

Detalles Constructivos
Barra de accionamiento e instalación dentro de vano

09

Obras en Plataforma Arquitectura donde se ha usado Quibravistas Woodbrise

Obra: Casa 21×21
Arquitectos: FG Arquitectos

21x21_2-1000x750 21x21_13-1000x750 21x21_10-1000x750 21x21_3-1000x750
