1. Presentación de un caso.
Solución al Ruido Por Impacto en Entrepisos

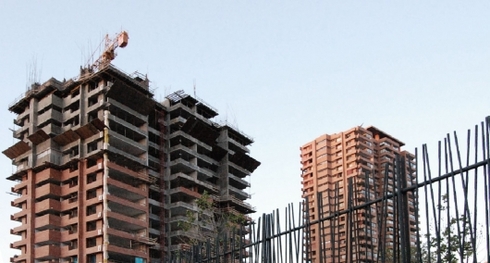

Edificios Cerro Colorado
Squella Arquitectos, Constructora MPC
Año 2004 – 2008

Actualmente uno de los grandes temas para quienes viven en departamentos o viven en la ciudad están ligados a la cantidad de ruidos con los que conviven diariamente. Es por esta razón que se hace cada día más importante para el ámbito de la construcción el desarrollo de nuevos materiales que permitan dar una solución más adecuada y efectiva tanto a Arquitectos como a Constructores para mejorar el acondicionamiento ambiental de los espacios interiores.

Estas problemáticas, que ahora se ven apoyadas por exigencias normativas, son las que han hecho que VOLCAN esté presente con sus soluciones constructivas tanto de tabiques como de materiales aislantes, en un proyecto en calle Cerro Colorado cerca de Manquehue frente al nuevo Parque Araucano.


La Oficina Squella Arquitectos está conciente de que estos temas son problemáticas reales y las han acogido en sus proyectos de edificios de vivienda, desde fines de la década de los 70. Esta oficina dedica su quehacer principalmente a diseñar 1° y 2° viviendas en altura. Su vasta experiencia les ha permitido conciliar los requerimientos constructivos actuales y las necesidades propias del habitar en altura. Su resultado, es una arquitectura con un diseño de edificios de diseño tradicional y clásico, como ellos mismo lo definen, sin grandes apuestas formales, pero que sí acogen las necesidades y expectativas de sus futuros habitantes.

En este tipo de proyectos de vivienda en altura, la elección de los sistemas constructivos a utilizar es relevantes. No se pueden permitir atrasos ni reclamos de posventa. Por esta razón, los materiales a utilizar son sistemas constructivos probados que cuenten con las certificaciones adecuadas, que respalden tanto las decisiones del arquitecto y que por otro lado faciliten su ejecución.

La Nueva Normativa Acústica (2005) exigida para construcciones con destino habitacional, tanto los ruidos aéreos, que se transmiten entre viviendas y los ruidos por impacto, que se trasmiten entre viviendas en altura, deben ser punto de análisis en un proyecto.

i. Soluciones Constructivas Evaluadas en el Proyecto
Para las soluciones de muros se analizaron las soluciones de Albañilerías y hormigón tradicionales y fueron descartadas por el mayor tiempo requerido en la construcción con ellas y el impacto que generan al ser un sistema húmedo. Dado lo anterior, se optó por el sistema Volcometal® para muros, ya que con estos se logra altos valores de resistencia al fuego y también excelentes valores en relación a la disminución de ruidos entre recintos.

Para la reducción del ruido por impacto se analizaron distintas alternativas tales como mayores espesores de Losa, aislamiento bajo sobre losa con poliestireno expandido y uso de Panel Losa Aislanglass® que fue el producto con el que  lograron los mejores resultados tanto en costo como en disminución de ruido.

Esta solución Constructiva es un Panel de Fibra de Vidrio de alta densidad llamado Panel Losa AislanGlass®, que además de tener la propiedad de ser absorbente acústico es un excelente aislante térmico ideal para losas radiantes. Su aplicación es entre la losa de hormigón armado y  la sobrelosa de hormigón. Esta solución aislante logra reducir en un gran porcentaje la propagación de ruido originados por impactos y ruidos de transmisión aérea.

El Panel Losa AislanGlass® produce un “corte mecánico elástico” entre la losa de hormigón estructural (base) y la sobrelosa (terminación), siendo necesaria su utilización en recintos como edificios de Viviendas, Auditorios, Teatros, Hospitales, Bibliotecas, edificios de vivienda y todas las edificaciones y recintos en los cuales sea necesario otorgar un mayor confort acústico.


ii. Resultados Obtenidos.

La constructora MPC indica que las losas construidas normalmente en sus obras, de espesores 120 a 140 mm, normalmente el resultado del ensayo de ruido impacto (que consiste en golpear el piso superior con un martillo normalizado en una frecuencia y fuerza determinada) era del orden de 75 dB y al incorporar el Panel Losa Aislanglass® de Volcán el resultado fue bajo los 50 dB.

Los resultados obtenidos, permiten a nuestros clientes valorar esta solución constructiva como una real alternativa que obtiene excelentes índices en transmisión de sonido, como en el ruido por impacto.

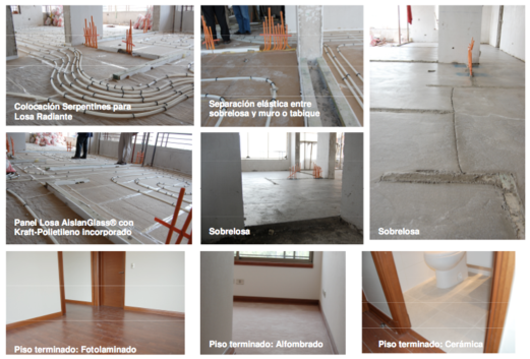

iii. Consideraciones Constructivas Particulares de la Obra

Considerar una separación elástica entre la sobrelosa y el muro que se realiza con el mismo Panel Losa AislanGlass® ó con poliestireno expandido.

Se recomienda sobrelosa con espesores de 50 a 60 mm de espesor. Esta la alternativa de utilizar en ella morteros premezclados que incorporan fibras plásticas que evitar fisuramiento superficial. Es recomendable incorporar malla ACMA y levantarla del plomo del  Panel Losa AislanGlass.
Para evitar alabeos de la sobrelosa, es fundamental tener acondicionado el nivel en el cual se esta vaciando el mortero u hormigón de la sobrelosa, para obtener un buen curado y evitar fragües muy diferenciados en los paños de sobrelosa de cada departamento. De esta forma se aconseja tapar vanos de ventanas que ayudan a evitar excesos o bajas de temperatura en la superficie de la sobrelosa.

2. Ficha Panel Losa AislanGlass



De acuerdo a sus características éste Panel puede utilizare en Losas Flotantes o Losas Radintes:

i. Losa Flotante
En esta solución el Panel Losa Aislanglass actúa como un elemento separador elástico dispuesto la losa inferior y la sobrelosa. De esta manera no existe el contacto rígido entre ambas, evitando así la formación de puentes acústicos que traspasen el sonido o vibraciones de un recinto a otro.

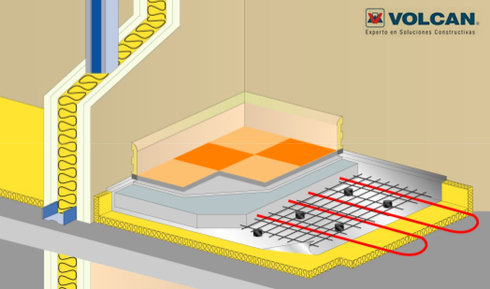

ii. Losas Radiante-Flotante
Esta solución que incluye un sistema de calefacción inserto en la losa, se complementa de manera perfecta con el Panel Losa de Volcán ya que sus propiedades de aislación térmica evitan perdidas de calor, optimizando la irradiación junto con mantener intactas sus carácterísticas de aislación acústica anteriormente señaladas.

Especificaciones técnicas:

i. Producto
Panel de lana de vidrio de alta densidad e hidrorrepelente.

ii. Composición
Arena con alto contenido de sílice fundido a altas temperaturas más otros insumos.

iii. Características generales
-Gran absorción acústica
-Alto poder de aislación térmica
-Ahorro de energía
-Durabilidad
-Cumple con norma Chilena

iv. Trabajabildad y Seguridad
-Cuchillo cartonero
-Antiparras
-Guantes
-Mascarillas

v. Medidas.

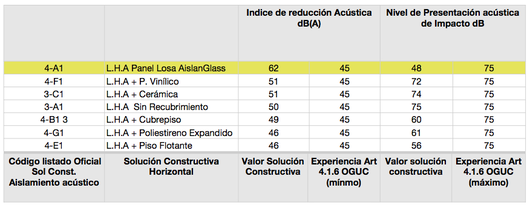

vi. Aislamiento Acústico Obtenido versus otras soluciones.

Fuente: Listado Oficial de Soluciones Constructivas para Aislamiento Acústico, Minvu-Ditec, Edicion006, Mayo 2007.

L.H.A.: losa de hormigón armado

La Ficha técnica de Panel Losa AislanGlass® se puede descargar en el siguiente link.

Más información sobre soluciones constructivas de este tipo en www.volcan.cl
