Cortasoles Lineales - 30B/50B/50BD | Hunter Douglas

Compartir
  • Uso

    Control solar
  • Aplicaciones

    Comercial, residencial, corporativo, etc.
  • Características

    Formados por paneles en forma de U, separación variable, de bajo peso, producto ideal para renovaciones de fachadas
  • Colores

    Más de 100 colores estándar y especiales a pedido.
  • Medidas

    Según requerimientos del proyecto
  • Certificación

    LEED V4

2 Archivos complementarios

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.
Este producto ha sido guardado en tu carpeta: Mis productos descargados

Más sobre este producto

30B/50B/50BD son quiebravistas Hunter Douglas formados por paneles en forma de U en aluzinc termoesmaltado, con separación variable según requerimientos del proyecto. Es un elemento arquitectónico que usa paneles lineales de modulación de ancho pequeño, especial para soluciones de tipo celosía, vanos de fachadas, logias, cajas de escaleras, cielos y aleros. Debido a su bajo peso, este producto es ideal para renovaciones de fachadas.

Especificaciones Técnicas

  • Colores: más de 100 colores estándar y especiales a pedido
  • Terminación: lisa o perforada, Woodgrains y Mineralgrains
  • Largos: según requerimientos del proyecto, se recomienda no sobrepasar los 6 metros
  • Otros materiales disponibles: acero corten, aluminio, cobre y zinc
Producto Material Espesor(mm) Pesp (kg/m3) Paso (mm) Rendimiento (paneles/m2)
30B Aluzinc 0,5
0,6
10,75
12,1
60 16,7
50B Aluzinc 0,5
0,6
11,1
12,1
115 8,7
50BD Aluzinc 0,5
0,6
9,5
10,7
114 8,8


Instalación

Los quiebravistas 30B, 50B y 50BD se instalan mediante un sistema de traba para cada panel prearmado con un remache pop, que impide su movimiento o vibración. La provisión del elemento incluye todos sus componentes y puede ser instalado sobre estructuras metálicas u hormigón. Los quiebravistas 30B, 50B y 50BD se apoyan sobre un perfil de soporte ranurado de modulación variable que le da la separación al panel.

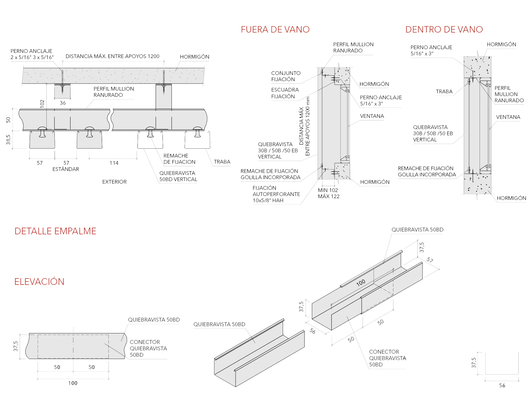

Instalación cortasol I Hunter Douglas

undefined

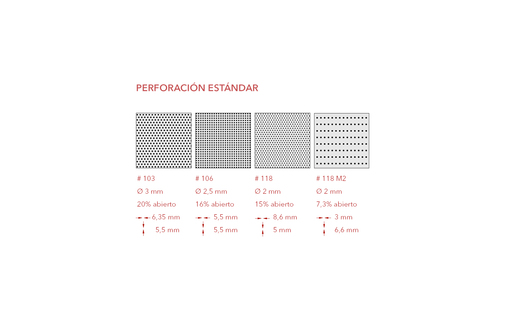

Perforaciones cortasol I Hunter Douglas
Este producto contribuye a la Certificación LEED V4, descarga la ficha técnica en los archivos complementarios.
