Conectores Ocultos para Madera Aserrada y Laminada | Simpson Strong Tie
Navega entre productos utilizando tu teclado
  1. ArchDaily
  2. Productos
  3. Uniones Ocultas
  4. Conectores Ocultos para Madera Aserrada y Laminada

Conectores Ocultos para Madera Aserrada y Laminada | Simpson Strong Tie

Compartir por Whatsapp
  • Uso

    Conexiones Viga- Viga, Pilar- vigas, y Bases de Poste.
  • Aplicaciones

    Pérgolas, Galpones, Terrazas, Sombreaderos y Estructuras de Madera Laminada.
  • Características

    Conectores diseñados estructuralmente ocultos, con un fino acabado, fácil de instalar.
  • Formato

    Cada conector se vende de forma unitaria, todos viene con sus tornillos.
  • Presentación / envase

    Cajas Unitarias con Fijaciones Incluidas.
  • Colores

    Galvanizado (Terminaciones Pulverizado Negro).
  • Medidas

    Varias Medidas Para Vigas y Pilares desde 3"x6" hasta 6"x15".
  • Certificación

    ICC-ES - IAPMO
  • Garantía

    Garantia de Funcionamiento.

Más sobre este producto

Los Conectores Arquitectónicos quedan ocultos dentro de la madera permitiendo un gran acabado y a su vez fácil de instalación.

Los Conectores Arquitectonicos Ocultos de Simpson Strong Tie permiten obtener estructuras limpias con mejores acabados. Existen distintos modelos para cada unos de los requerimientos: CPTZ/CBTZ/CJTZ/HCJTZ.

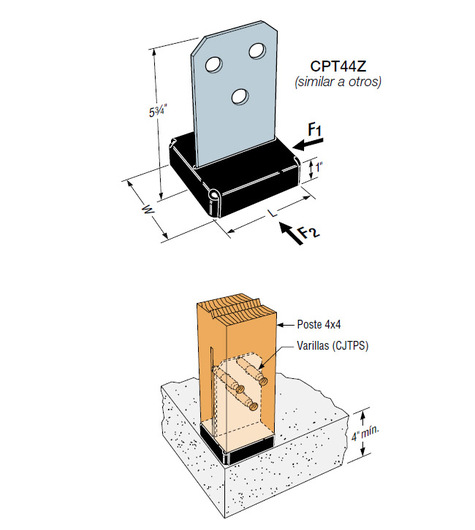

CPTZ Uniones ocultas para postes

La base para postes CPTZ proporciona una apariencia limpia y oculta mientras suministra un separador de 1" de alto por encima del concreto. El separador de 1" reduce el posible deterioro del extremo del poste y satisface los requisitos del código para postes que están expuestos a la intemperie, a salpicaduras de agua o en sótanos. Es parte de un sistema de conectores ocultos que incluyen las uniones CBTZ y CJT.

La placa de cuchilla, las arandelas y la base del soporte son de acero galvanizado ZMAX®. La base del soporte tiene un acabado de revestimiento adicional de polvo negro plano con textura, para propósitos de estética. Los pasadores de 1⁄2" de diámetro son de galvanización mecánica de acuerdo con ASTM B695, clase 55. Si se sustituyen los pernos torneados de 1⁄2" de diámetro, se recomiendan pernos con acabado de galvanización de inmersión en caliente.

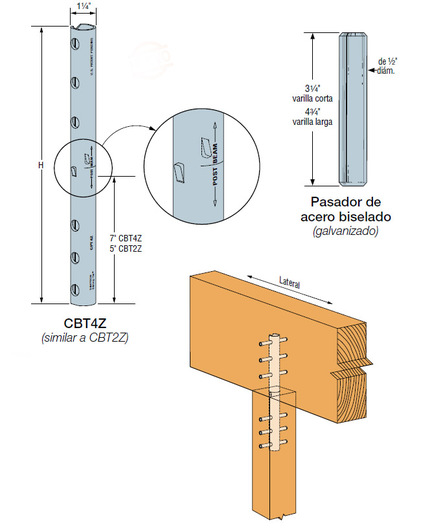

CBTZ Unión oculta para vigas

Ofrece resistencia estructural mientras permanece oculta. Diseñada para conectar vigas horizontales sobre postes verticales, la CBTZ continúa la ruta de la carga estructural hacia la cimentación a través del CPTZ. El diseño cilíndrico simple permite instalaciones con un taladro común, eliminando los cortes de ranura difíciles. La CBTZ está disponible en dos modelos diseñados para conectar vigas y postes en una variedad de tamaños. Es parte de un sistema de conectores ocultos que incluyen las uniones CBTZ y CJT.

Su acabado es en revestimiento ZMAX®, los pasadores de 1⁄2" de diámetro son de galvanización mecánica de acuerdo con ASTM B695, clase 55.

CJTZ/HCJTZ Amarres ocultos para viguetas

Los CJTZ/HCJTZ son conectores ocultos. Se puede instalar de tres formas: sin calar la cabecera/poste o la viga; calando la cabecera/poste; o bien calando la viga. Es parte de un sistema de conectores ocultos que incluyen las uniones CPTZ y CBTZ. El HCJTZ es una unión oculta para viga que se utiliza con vigas glulam de gran tamaño para resistir cargas pesadas. El HCJTZ ofrece una forma única que permite a los instaladores insertar el conector en el extremo de la viga sin una ranura visible cortada en la parte inferior de la viga.

Acabado galvanizado.

Instalación

CPTZ Uniones ocultas para postes

undefined

CBTZ Unión oculta para vigas

undefined

CJTZ/HCJTZ Amarres ocultos para viguetas

undefined
