Fchadas y Cubiertas Industriales - Panel CD460 Curvo | Hunter Douglas

Compartir por Whatsapp
  • Uso

    Exterior
  • Aplicaciones

    Industrial
  • Características

    Sistema de montaje con nervio montante traslapado, fijación a la estructura mediante un clip que asegura estanqueidad y hermeticidad del sistema, se puede instalar de forma vertical, horizontal o diagonal con los nervios hacia el exterior o interior
  • Colores

    Más de 100 colores estándar y especiales a pedido
  • Certificación

    LEED V4

Archivos complementarios

Solicitar más información / Cotizar
Debes ingresar un nombre valido
Por favor, ingresa una ciudad válida
Por favor, seleccione una ciudad de la lista sugerida
Debes escribir un formato de correo valido
Debes ingresar un teléfono valido
Tu mensaje debe tener al menos 10 caracteres

Más sobre este producto

Debido a la altura de sus nervios (35 mm), el panel CD460 Curvo de Hunter Douglas es ideal para aplicaciones industriales que requieren de una terminación limpia y arquitectónica. Este panel como revestimiento se puede instalar de forma vertical, horizontal o diagonal con los nervios hacia el exterior o interior.

Al instalarlo horizontalmente (sólo en espesor 0,5 mm ó 0,6 mm) se recomienda utilizar perfiles de remate en los encuentros de esquina, entre paneles u otros remates sellados con espuma de polietileno o similar. No se recomienda en espesor 0,4 mm. De producirse traslapo, se recomienda un sello más delgado tipo espuma de P.V.C. o similar.

Para su uso como cubierta se recomiendan las siguientes pendientes: 5% en largos de aguas < a 8 m, 7% en largos de aguas > a 8 m, pendientes mínimas 2%.

Especificaciones Técnicas

  • Colores: Más de 100 colores estándar y especiales a pedido
  • Terminación: Lisa o perforada
  • Usos: Revestimientos y cubiertas
  • Largos: A pedido según los requerimientos del proyecto, tenien-do como única limitante los medios de transporte y la manipulación en obra. No sobrepasar los 8 m en 0,4 mm y los 15 m en 0,5 mm y 0,6 mm
  • Otros materiales disponibles: Acero cortén, aluminio, cobre y zinc.
Material Espesor (mm) Peso (kg/m2) Rendimiento (paneles/m)
Aluzinc 0,4 4,19 2,17
Aluzinc 0,5 5,25 2,17
Aluzinc 0,6 6,29 2,17


Instalación

Montaje como revestimiento:
Se fija el panel directamente a la estructura mediante tornillo autoperforante 10 x 5/8” HWH SD.

undefined

undefined

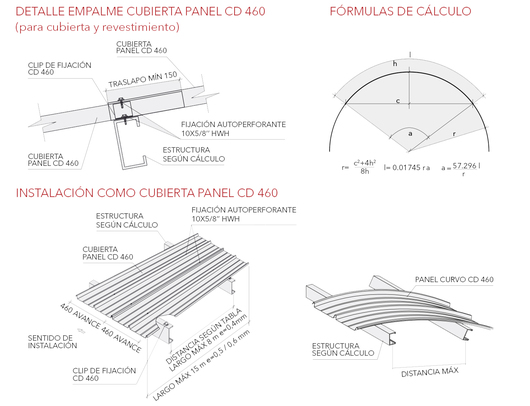

Montaje como cubierta:
El panel CD 460 tiene un sistema de montaje con nervio montante traslapado y se fija a la estructura mediante un clip omega, lo que asegura total estanqueidad y hermeticidad del sistema. El clip omega se fija a las costaneras con un tornillo autoperforante 10 x 5/8" HWH SD cuando la estructura es metálica; si es de madera, el tornillo autoperforante para madera es de 6 x 1". La fijación del panel al clip se hace mediante tornillo autoperforante 10 x 5/8" HWH SD, con golilla de neopreno incorporado.

undefined

Radios Variables:

  • Curvas Posibles: Curvas y contracurvas
  • Espesores: 0,5 y 0,6 mm
  • Radios Mínimos Curvas: 2500 mm en espesor 0,6 mm - 5500 mm en espesor 0,5 mm
  • Radios Mínimos Contracurvas: 8000 mm en espesor 0,6 mm - 10000 mm en espesor 0,5 mm (todos los radios medidos al valle del panel)
  • Ángulos de Curvatura: 1º < a < 180º
  • Largo Máximo Recomendado: 7.000 mm (por transporte y manipulación).

* No se pueden especificar secciones curvas de 2 ó más radios dentro de misma curva.

Este producto contribuye a la Certificación LEED V4, descarga la ficha técnica en los archivos complementarios.
