Piso técnico antiestática | Sysprotec

Compartir
  • Uso

    Interior
  • Aplicaciones

    Salas de computación, salas de equipamiento telefónico, salas técnicas, salas de control, oficinas
  • Formato

    600 x 600 x 35 mm
  • Colores

    12 colores
  • Garantía

    5 años de producto y 1 año por instalación I Garantía limitada, sujeta a uso bajo condiciones aplicables

4 Objetos BIM

3 Archivos complementarios

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.
Este producto ha sido guardado en tu carpeta: Mis productos descargados

Más sobre este producto

Sysprotec presenta su piso técnico antiestática, sistema de palmetas modulares de metal, hormigón y PVC montados sobre pedestal o gata regulables para absorber los desniveles de piso, dejando un espesor para la canalización de servicios eléctricos y de climatización.

Este piso es ideal para ser utilizado en salas de computación, salas de equipamiento telefónico, salas técnicas, salas de control, oficinas, entre otros.

Características

  • La placa va apoyada sobre los pedestales que entre sí van amarrados mediante viguetas.
  • Los pedestales metálicos regulan su altura en base a un mecanismo de seguridad de doble tuerca y de tope evitando así el deslizamiento por vibraciones.
  • Otorga gran flexibilidad para cambios, remodelaciones o reestructuraciones sin grandes trastornos ni costos.
  • Permite el registro en toda el área de terminación eléctrica, comunicaciones e informática.
  • Permite un efectivo control del flujo del aire acondicionado cuando se inyecta por el pleno.
  • Flexibilidad en la ubicación de salidas de ductos, enchufes y aire acondicionado.

Partes componentes

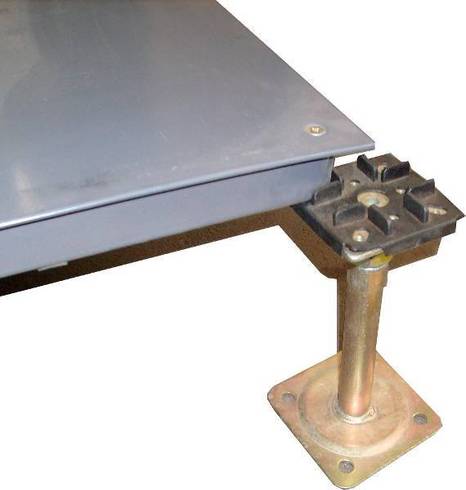

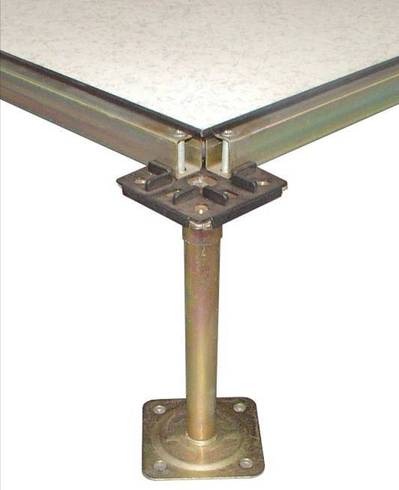

Pedestal regulable

  • Base fijado a losa
  • Regulador de altura en base a tuerca
  • Soporte descanso de anclaje a 90°

Estructura

  • Conformado por viguetas
  • Acero galvanizado termoesmaltado
  • Flexibilidad de terminación
  • Fijado al pedestal por medio de tornillo

Palmeta PVC

  • Base de palmeta: Hormigón liviano
  • Palmeta de metal: 600x600 mm
  • Espesor: 32 mm
  • Terminación: Área lisa para recibir revestimientos
  • Coef. de inflación: ≤1.2x10
  • Resistencia eléctrica: 1x105 - 1x109 Ω

Placas HPL

  • Espesor: 2mm
  • Fijación: Sobre palmetas
  • Elimina la estatica producida por sistemas eléctricos (equipos de computación u otros)

Tipos de pisos

Piso elevado HPL

CCS 800 CCS 1000
Superficie HPL 1,5 mm 1,5 mm.
Carga concentrada 3560 N/mm2 4447 N/mm2
Carga de rotura 13494 N 13494 N
Carga uniforme 44500 N/m2 55587 N/m2
Carga de impacto 450 N 450 N
Carga continua 3560 (10 pases) / 2670 (10000 pases) 2227 (10 pases) / 3560 (10000 pases)
Resistencia sistema 1x10 5 - 1x10 9 Ω 1x10 5 - 1x10 9 Ω
Resistencia eléctrica terminación HPL 2,4x10 4 - 10 6 Ω 2,4x10 4 - 10 6 Ω
Resistencia al fuego terminación PVC B1 B1

Piso Elevado - HPL SC2000

Piso elevado - HPL SC2000
Superficie HPL 1,5 mm con canto de PVC
Carga concentrada 6668 N
Carga de rotura 26672 N
Carga uniforme 27561 N
Carga de impacto 790 N
Carga continua 6668 (10 pases) / 5334 (10000 pases)
Resistencia sistema 1x10 5 - 1x10 9 Ω
Resistencia eléctrica terminación HPL 2,4x10 4 - 10 6 Ω
Resistencia al fuego terminación PVC B1

Colores

Piso Elevado Antiestática HPL

Terminación HPL

Piso Elevado Antiestática PVC

Terminación PVC
