Sistema de automatización BUS/KNX | BTicino

Compartir
  • Uso

    Interior, domótica
  • Aplicaciones

    Residenciales, Hoteleras, Corporativas, Comerciales, Educacionales
  • Características

    Bajo consumo de energía, Se adapta al usuario, Distintas opciones de instalación, Control de iluminación, cortinas, enchufes y ventilación
  • Certificación

    LEED

1 Archivo de producto

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.
Este producto ha sido guardado en tu carpeta: Mis productos descargados

Contacta al fabricante

BTicino

Más sobre este producto

Bticino-Legrand, especialista mundial en infraestructura eléctrica en construcciones, presenta su sistema para ofrecer un completo control de edificios: Soluciones KNX/BUS.

El sistema KNX/BUS con sus soluciones completas de alto desempeño, cumple con las necesidades específicas de los edificios del sector terciario, y provee una gestión optimizada de iluminación, cortinas, enchufes y ventilación.

Características

  • Optimización del consumo de energía: El sistema KNX está diseñado para acreditar construcciones de bajo consumo cumpliendo con los requerimientos para la obtención de certificaciones como LEED.
  • Mayor comodidad: El sistema BUS/KNX ofrece la posibilidad de gestionar todo tipo de fuente de iluminación en respuesta a diferentes situaciones, adaptándose de esta forma a las necesidades del usuario.
  • Mayor flexibilidad: Con una simple programación, la solución BUS/KNX permite reconfigurar la instalación de un edificio con gran facilidad: no hay necesidad de cableado adicional.

undefined

Dentro del sistema BUS/KNX se incluyen soluciones para un control optimizado, una instalación simplificada y una configuración confiable y flexible.

1. Control:

Esta solución ofrece múltiples posibilidades como confort de iluminación, escenarios de ambiente y combinaciones de varias funciones, a través de un control BUS/KNX, respondiendo a las necesidades de cada usuario.

Funciones

Funciones Básicas Funciones Avanzadas
  • ON/OFF.
  • Dimerización.
  • Persianas: subir, bajar, parar.
  • Escenarios: enviar un número de escenario, guardar un escenario.
  • Enviar uno o más valores: nivel de iluminación, posición de persiana / toldos, etc.
  • Envío de prioridad: bloqueo y desbloqueo de ON/OFF.
  • Envío de comando de incremento: cada pulsación hace referencia a un comando.
  • Transmisión de acciones duales: envío de dos comandos.
  • Transmisión Modo 1/Modo 2 condicional: enviar un comando o un segundo comando diferente.

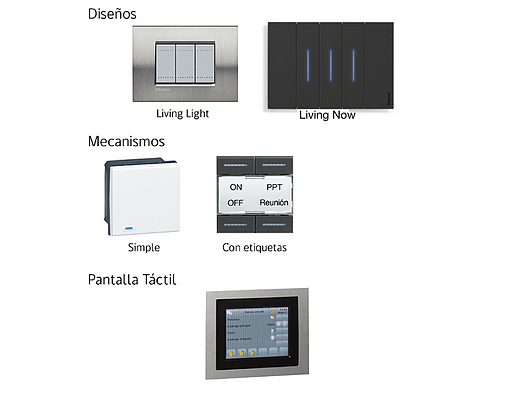

Mandos de Control

  • Disponibles en 3 series domiciliarias, en 2 diseños diferentes (Livinglight, Living Now), para los que se ofrecen 3 mecanismos distintos (simple, con etiquetas y touch) para la comodidad del usuario.
  • Vienen equipados con LEDs RGB, que pueden producir 12 colores: verde, azul, blanco, naranjo, oro, amarillo, turquesa, cyan, celeste, violeta, magenta, morado.
  • Funcionan como indicadores de estado:
    - Estatus de feedback desde actuadores/controladores: ON u OFF.
    - Estatus de feedback del sistema: información de contexto proporcionada por el BUS. Ejemplos: sobre-consumo, lámpara rota, exceso de viento para persianas, etc.
  • Permiten la personalización de estatus:
    - Ajuste del color y comportamiento a través de diferentes modos.
    Modos por defecto: ON = verde fijo / OFF = azul fijo / Alarma = rojo intermitente (no modificable) / Control de actividad = naranjo fijo
    - Ajuste del brillo desde 0 a 100% de acuerdo a tres valores: Normal (valor ajustable) / Eco (valor ajustable) / Stand-by (valor no ajustable)
  • Puede optarse también por la pantalla táctil de 5.7’’. Este dispositivo de automatización permite un control más avanzado, siendo capaz de gestionar hasta 100 funciones KNX. También permite recibir y mostrar datos tales como consumo de energía (gráficos), temperatura, información de dimerización y mucho más. Con sólo presionar una tecla en la pantalla táctil multi-escenario, se seleccionan los escenarios preprogramados.

undefined

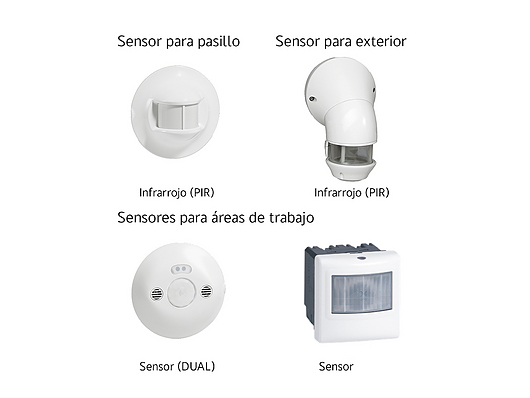

Sensores

  • Proporcionan acceso a funciones de automatización avanzadas, requeridos por los edificios verdes: Stand-by/dimmer mantenido / Mantenimiento de iluminación programada / Escenario de activación dependiendo de la presencia/ausencia en el nivel de iluminacion del día o del tiempo.
  • Su operación y programación puede adaptarse de acuerdo con los parámetros externos.
  • Miden el nivel de la luz natural. En combinación con los controladores proveen una mejor lectura de la zona de detección y hace que sea posible adaptar la iluminación en respuesta al nivel de luz natural.
  • Proveen información clave de utilidad: Indicación de presencia / Estatus de cargas y nivel de dimmer / Nivel de iluminación en tiempo real / Estatus del sistema: auto, controlado, forzado, programado.
  • Pueden instalarse de 3 formas:
    - Cielo falso: Usando los accesorios suministrados, sobrepuesto o embutido.
    - Pared: Sobrepuesto o fijos.
  • Utiliza 2 tecnologías de detección:
    - Infrarroja (PIR): Para la detección de movimientos amplios, óptima en áreas de paso como pasillos.
    - Sensor (DUAL) Infrarrojo + ultrasónico: Garantiza la detección de movimientos pequeños.

undefined

2. Instalación:

Los controladores vienen equipados con diferentes salidas, reciben los comandos desde las unidades de control y actúan sobre las luminarias o persianas. Su instalación puede ser distribuida o centralizada.

Instalación Distribuida

Consiste en tener los actuadores instalados en la cercanía de las cargas y no en un tablero eléctrico.

undefined

  • Controladores dimeables para cielo falso: Controlan cargas de iluminación y deben estar vinculados a uno o más sensores y/o una unidad de control remoto. Debido a que estan cercanas a las cargas, proporcionan ahorro en el cableado y tiempo de instalación. También ahorran espacio en las unidades de consumo.
  • Controlador módular multi-aplicación: Está equipado con contactos para controlar todo tipo de carga ON/OFF, tiene una salida para dimmer DALI y un medidor de energía. Las cargas son controladas por la unidad de control que estén vinculadas, y ofrecen una amplia gama de funciones: ON/OFF o control dimmer, DALI, control de persianas o ventilación.

undefined

Instalación Centralizada

undefined

Consiste en una instalación tradicional usando productos modulares instalados en tableros eléctricos.

  • Controladores modulares para dimmer:

    Se puede comandar de manera individual o en grupos (máximo 16 grupos por gateway) y permite la utilización de dos formas diferentes: en el dispositivo usando las teclas integradas o vía Web Server integrado.

undefined

3. Configuración:

Software ETS5

El software ETS5 soporta todas las instalaciones KNX, cualquiera sea el medio utilizado: par trenzado, radio frecuencia, ethernet IP, corrientes portadoras. Y está disponible en 15 idiomas.

Solución Legrand

Cómo complemento al sistema ETS5, los sensores KNX ofrecen la posibilidad de una configuración local. El configurador móvil es usado para consultar, visualizar y modificar los parámetros del sensor:

  • Umbral del nivel de luz
  • Tiempo
  • Sensibilidad de detección

Para más información sobre Domótica de esta empresa, visita el espacio de Bticino Legrand.
