Placa de blindaje contra rayos X Safeboard | Knauf

Compartir
  • Uso

    Sistemas de tabique, revestimiento y cielo para blindaje de rayos X
  • Aplicaciones

    En todo el campo de diagnóstico radiográfico (RX), cuyos equipos de rayos X tengan una potencia entre 60 y 150kV.
  • Características

    Placa de yeso cartón, libre de plomo, núcleo de sulfato de bario para blindaje de rayos X, aislante acústico, pesa 17 kg/m2, bordes longitudinales biselados, cubierta de papel HRK, bordes transversales SK canto recto
  • Colores

    Amarillo
  • Medidas

    625 x 2500mm; espesor de 12,5 mm
Solicitar más información / Cotizar
Debes ingresar un nombre valido
Debes escribir un formato de correo valido
Debes ingresar un teléfono valido
Tu mensaje debe tener al menos 10 caracteres
Quiero recibir una muestra
Al solicitar esta cotización, estás de acuerdo con nuestros Términos y condiciones y Política de Privacidad.

Más sobre este producto

La placa radiológica Safeboard® de Knauf es la primera placa de yeso cartón para blindaje contra rayos X libre de plomo. Su núcleo de sulfato de bario cumple con las mismas funciones que las tradicionales láminas de plomo para blindaje, con menores costos para el medioambiente y la salud. Se trata de una solución segura para el diseño de salas radiológicas en centros médicos, hospitales y centros odontológicos.

Características

  • Espesor: 12,5mm
  • Dimensiones: 625 x 2500mm
  • Peso: 17 kg/m2
  • Tipo de Borde: Bordes longitudinales biselado – cubierta de papel HRK; Bordes transversales – SK canto recto cortado.
  • Resistente al fuego
  • Aislante acústico
  • Color de la placa amarillo para facilitar su identificación e inspección en obras

Especificaciones

Para especificar una placa radiológica se debe contar con dos datos: la potencia del tubo de rayos X y el espesor de la lámina de plomo requerida, según el estudio de diseño de la sala realizado por un especialista. Con estos datos se encuentra en la tabla la cantidad de capas de placas que se deben utilizar en el blindaje

Tabla de equivalencia en plomo de acuerdo al número de placas y su espesor

N° de placas Espesor Total 60 70 80 90 100 125 150
1 12.5 0.45 0.60 0.75 0.70 0.70 0.50 0.40
2 25 0.90 1.20 1.50 1.40 1.40 1.00 0.80
3 37.5 1.35 1.80 2.20 2.10 2.10 1.50 1.10
4 50 1.80 2.30 2.90 2.80 2.80 2.00 1.40
5 62.5 3.40 2.40 1.70
6 75 4.00 2.80 2.00

Nota: los valores intermedios pueden ser interpolados linealmente. Estimación de equivalencia según DIN 6812.

Instalación

La instalación de Safeboard® es similar a las placas de yeso convencionales. En primer lugar, es fundamental asegurarse de que el blindaje no presente daños. Se recomienda por lo tanto efectuar el tratamiento de juntas en todas las capas de placas con Masilla Knauf Safeboard® que contiene también sulfato de bario para la protección rayos X y ha sido coloreada amarilla para ser fácilmente identificada en obra.

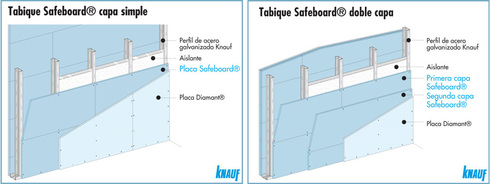

Para utilizarse ya sea en tabique, cielo raso o revestimiento se deberá procurar utilizar conexiones flotantes con la estructura resistente. De esta forma los movimientos propios del edificio y los eventos sísmicos no afectarán las uniones entre placas. En los casos de aplicación en tabique o revestimiento se recomienda instalar adicionalmente una placa de alta dureza Diamant®.

La placa Safeboard® ha sido utilizada en Chile en los edificios ACHS Cúrico, Clinico Odontologico PUC, Clinica San Carlos de Apoquindo, Hospital Felix Bulnes, Clinica Bicentenario Alameda, MEDS Mall Sport.
