ScreenPanel de Hunter Douglas es un producto de una sola piel que permite revestir fachadas. Se puede instalar en forma vertical u horizontal. Este revestimiento tiene la particularidad de poder ser perforado con tecnología de control numérico de acuerdo a diseños de figuras o perforados random que el propio cliente puede crear, lo que proporciona una excelente flexibidad al producto.
Existen distintas versiones del revestimiento ScreenPanel dependiendo del tipo de aplicación:
- ScreenPanel G: aplicación vertical sin cantería
- ScreenPanel J: aplicación horizontal sin cantería
- ScreenPanel C: aplicación vertical u horizontal con cantería de 10 mm
- ScreenPanel XL: aplicación en grandes formatos en materialidad aluminio o acero galvanizado
- Screenpanel XL - W: aplicación en grandes formatos en materialidad aluminio o acero galvanizado, con el panel en forma de W
1. SCREENPANEL G, J y C
Especificaciones técnicas
- Material: aluminio, aluzinc, acero corten y cobre
- Espesor: 1,9 mm, 1,5 mm, 1 mm, 0,8 mm
- Colores ScreenPanel G, J, C: más de 100 colores estándar y especiales a pedido
- Terminación: lisa o perforada
- Usos: revestimientos
- Largo máximo: ScreenPanel J: 4 m / ScreenPanel C y G: 4 m
- Rendimiento: variable según módulo
| Producto | Material | Módulo (mm) | Largo máx. (mm) | Espesor (mm) | Peso (kg/m2) |
| SCREENPANEL G -J - C | Aluzinc | 481 | 4000 | 1 | 10,06 |
| 386 | 0,8 | 8,46 |
| 280 | 0,8 | 9,23 |
| Aluminio | 481 | 1,5 | 5,19 |
| 386 | 1 | 3,63 |
| 280 | 3,97 |
| Cobre | 481 | 1,5 | 16,90 |
| 386 | 1 | 11,84 |
| 280 | 12,93 |
| Acero Corten | 481 | 1,9 | 19,12 |
| 386 | 1 | 10,57 |
| 280 | 11,54 |
Instalación
2. SCREENPANEL XL
Screenpanel XL, es la versión más resistente de la línea de revestimientos Screenpanel. Es un revestimiento de alta resistencia de una sola pieza, fabricado en aluzinc de 2mm de espesor en terminación lisa o perforada y electropintado. Posee cualidades resistentes y de desempeño únicas ante golpes contundentes y arrancamiento, manteniendo su integridad.
Los revestimientos de alta resistencia de Hunter Douglas poseen un alto desempeño estructural ante golpes y resistencia a la corrosión, ataque químico y al fuego. Están compuestos de materiales prefabricados y además de alta tecnología de control numérico que permite una infinidad de terminaciones.
Especificaciones técnicas
- Material: aluminio, acero galvanizado, acero corten
- Espesor: 3 mm, 2 mm, 1,9 mm
- Colores ScreenPanel XL: según carta de colores powder coating
- Terminación: lisa o perforada
- Usos: revestimientos
- Largo máximo: 4 m
- Rendimiento: variable según módulo
- Otros materiales disponibles: aluzinc y cobre
| Producto | Material | Módulo máx. (mm) | Largo máx. (mm) | Espesor (mm) | Peso (kg/m2) |
| SCREENPANEL XL | Aluminio | 1050 | 4000 | 3 | 9,23 |
| Acero galvanizado | 1050 | 4000 | 2 | 17,89 |
| Acero corten | 1050 | 4000 | 1,9 | 16,99 |
Desempeño
- Resistencia mecánica supera ampliamente la máxima carga de baranda (100kg por metro lineal) según Ordenanza General de Urbanismo y Construcción.
- Fijación mediante pernos de anclaje de alta resistencia al radier/losa inferior y sistema de anclaje continuo en la parte superior. Todas las soluciones cuentan con tuerca de seguridad, trabapernos y la opción de pernos especiales para evitar removerlos con herramientas tradicionales.
- Alta resistencia a la corrosión y al ataque químico.
- El sistema proporciona una superficie de contorno cerrado hacia el exterior.
- Alto desempeño por reacción al fuego.
Transparencia

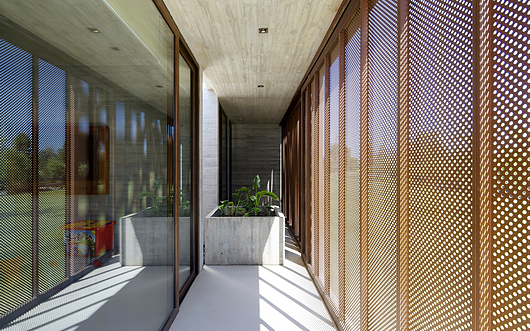

Screenpanel XL además de proveer un revestimiento sólido y resistente, permite el ingreso de luz a los espacios interiores mediante patrones de perforación.
Instalación
3. SCREENPANEL XL W
Especificaciones técnicas
- Material: aluminio, acero galvanizado
- Espesor: al. 3 mm, a.g. 2mm
- Usos: quiebravista vertical
- Terminación: perforada o lisa
- Rendimiento: variable según módulo
- Módulo máximo: 4000 x 880 mm
- Colores: según carta de colores powder coating
| Producto | Material | Módulo máx. (mm) | Largo máx. (mm) | Espesor (mm) | Peso (kg/m2) |
| SCREENPANEL XL - W | Aluminio | 880 | 4000 | 3 | 11,04 |
| Acero galvanizado | 880 | 4000 | 2 | 21,4 |
Instalación
