Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca] / Ecosistema Urbano

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 11 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 2 de 49Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 3 de 49Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 4 de 49Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 5 de 49Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Más Imágenes+ 44

Rivas-Vaciamadrid, España
  • Equipo De Proyecto: Belinda Tato, Jose Luis Vallejo, Michael Moradiellos, Domenico Di Siena, Jaime Eizaguirre, Ion Cuervas-Mon, Luisa Zancada, Benjamín Castro, Masatoshi Oka, Johannes Kettler, Javier de Paz, Julia Casado, Álvaro Ferrer, Emilio García, Andrea Franceschi, Ioannes Busca, Pau Munar, Ignacio Cabezas
  • Cliente: Ayuntamiento de Rivas-Vaciamadrid
  • Paisajismo: Diego Hurtado
  • Instalaciones: Julio Bernal
  • Ingeniero Estructural: Mecanismo, Juan Rey, Rinske Daniels
  • Iluminación: Targetti Poulsen, Juan José García
  • Constructora: HM s.a
  • Sistema De Purificación Aguas: Hidrolution, Vicente Torres, Alfredo Rodriguez
  • Control Climático / Simulación Energética / Concepto Energías: AICIA Research group Termotecnia Escuela de Ingeniería Industrial de Sevilla, Servando Álvarez, Rafael Salmerón
  • Ingenería Textil: BAT spain, Javier Tejera, Marian Marco
  • Ingeniero De Sitio: David Moreno, Javier Alonso
  • Estructura Metálica: Emetal, Fermín Barea
  • Climatización: Hemera, Juan Francisco Navarro
  • Ciudad: Rivas-Vaciamadrid
  • Pais: España
Más informaciónMenos información
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 6 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 39 de 49
Planta de sitio
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 8 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

Descripción enviada por el equipo del proyecto. Diseño social urbano ¿Es una utopía convertir la ciudad en un campo de experimentación y juego? ¿Es posible integrar los distintos ámbitos que componen el espacio público evitando la fragmentación que afecta a las urbes contemporáneas?

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 9 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 40 de 49

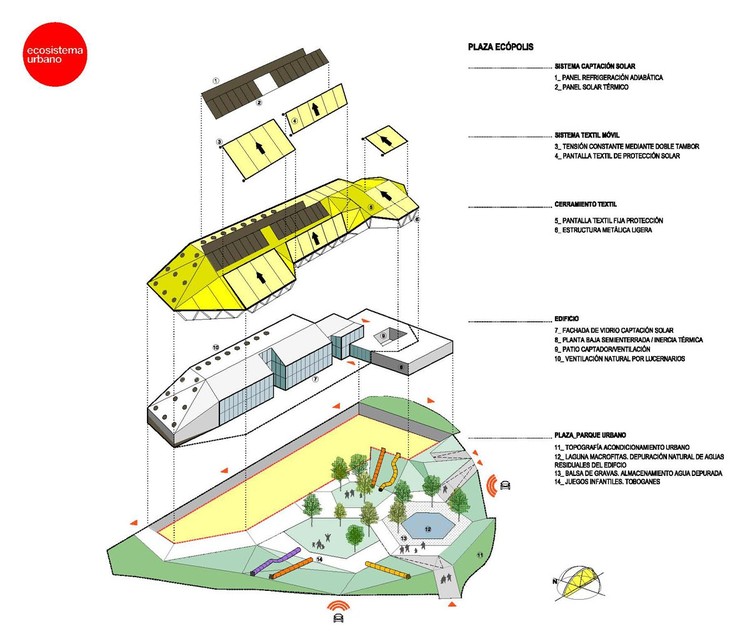

Axonométrica general
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 7 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

Desde nuestro punto de vista la ciudad contemporánea debería repensarse como una transformación de la realidad que nos rodea antes que como una nueva realidad a construir partiendo de cero. Entendemos que esa transformación (utópica o real) debería operar esencialmente desde el espacio público, entendiendo éste como el ámbito físico de la expresión colectiva y de la diversidad social y cultural.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 12 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 41 de 49
Axonométrica
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 14 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

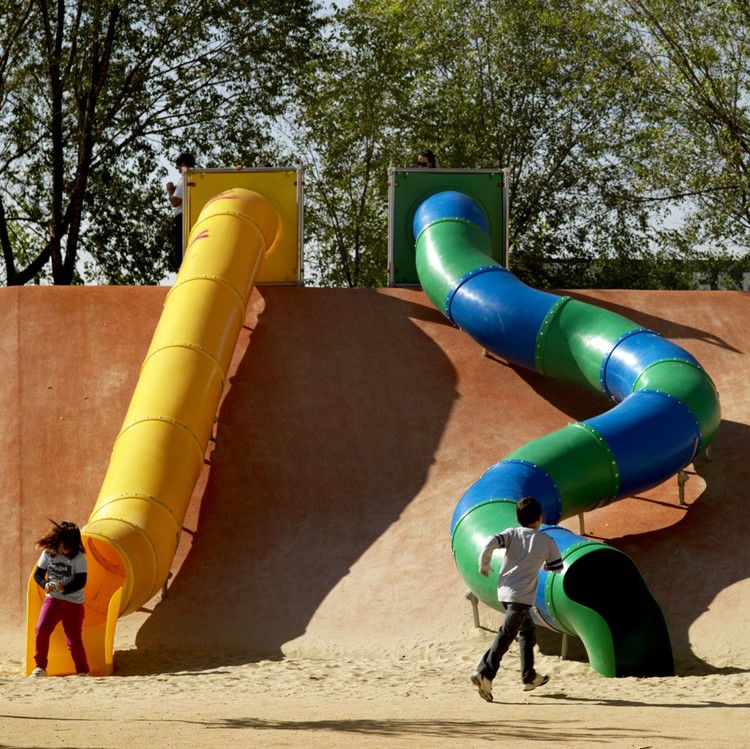

Es necesario reconquistar el espacio público a través de quienes hacen un uso más desprejuiciado y libre de él, no adscrito a reglas y patrones preestablecidos: los niños. Sólo a través de esa mirada infantil seremos capaces de redescubrir la ciudad y transformarla de manera estructural y no meramente estética.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 2 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 42 de 49
Planta -2.000
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 43 de 49
Planta nivel +1,760
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 44 de 49
Planta nivel +5,200
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 3 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

La Plaza Ecópolis concibe la ciudad como fuente de aprendizaje para los ciudadanos, educando en el ahorro energético y la optimización de los recursos naturales, integrando la ecología en la vida diaria, sin convertirla en un fenómeno excepcional más propio de un parque temático o un museo. En este proyecto la arquitectura tiene el reto, más allá de la experimentación formal, de transformar un solar anónimo de la periferia madrileña en un espacio para la interacción social.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 15 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 45 de 49
Sección A-A'
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 16 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

Optimización de recursos – Tecnologías – Economía de medios. Sistema pasivos Las tecnologías empleadas en el proyecto Ecópolis se integran en un diseño adaptado a las condiciones climáticas y que primero confía en las técnicas pasivas de control ambiental para minimizar el consumo de energía y recursos.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 20 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 46 de 49
Sección B-B'
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 21 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

La fase de diseño e integración de tecnologías fue desarrollada en colaboración con el grupo de Investigación de Termotecnia de la Escuela de Ingeniería Industrial de Sevilla, que desarrolló la simulación energética del edificio, informando en esta fase de proyecto, del comportamiento, la ubicación exacta y características de elementos constructivos que contribuyen de manera pasiva en la mejora del comportamiento energético, consiguiendo ajustar al máximo el presupuesto disponible a las necesidades básicas del edificio.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 4 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 47 de 49
Sección C-C'
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 17 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

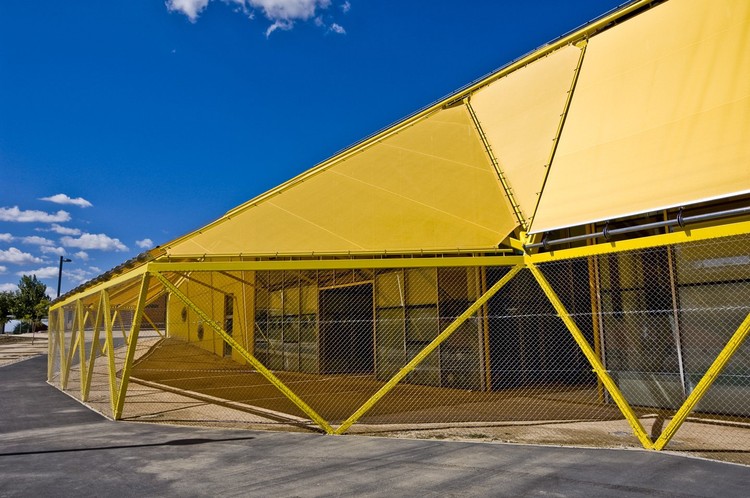

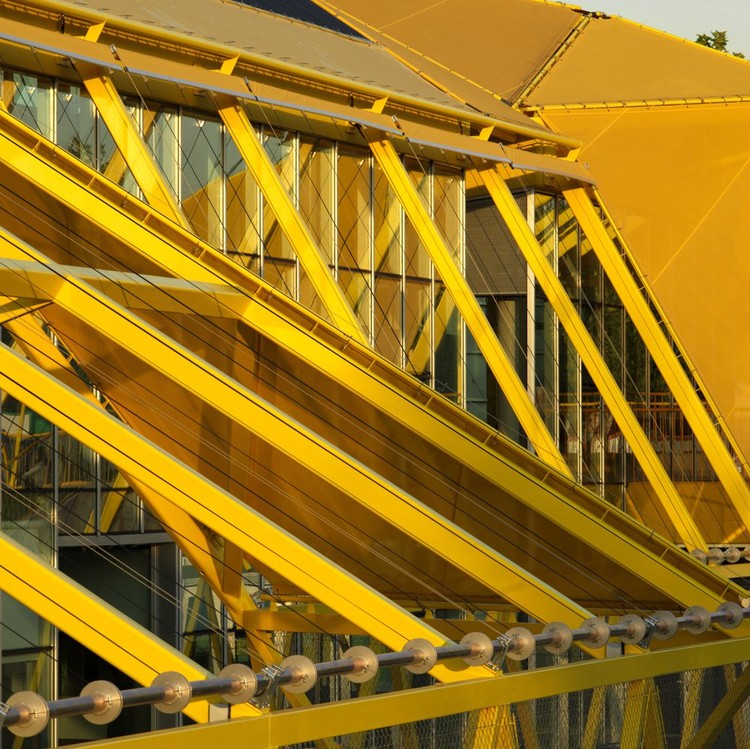

Un porcentaje importante de la superficie edificada (50%) se encuentra semienterrada para beneficiarse de la inercia térmica del terreno y 700 m2 de fachada orientada hacia el sur se construyen a base de vidrio de control solar y aislamiento térmico (U=1.80 W/(m2K), factor solar 0.52). Una capa textil exterior sobre una estructura metálica ligera envuelve el volumen interior de hormigón, siendo parte de su superficie móvil para adaptarse a las distintas inclinaciones solares. Gracias a este elemento bioclimático conseguimos un límite difuso en la transición entre exterior e interior, extendiendo el confort climático del edificio hacia el espacio público.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 18 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 48 de 49
Esquema
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 19 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

Sistemas activos Las tecnologías activas de control climático (sistema advanclim) combinan la refrigeración adiabática, energía solar térmica, suelo radiante y ventilación por desplazamiento. La combinación de sistemas pasivos de ahorro y activos de eficiencia energética permite alcanzar la calificación energética más eficiente (certificación A).

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 22 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 49 de 49
Esquema
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 23 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

El edificio extiende sus límites hacia el espacio público haciendo más transparentes algunos de los procesos que habitualmente discurren ocultos en las redes urbanas de evacuación de residuos. Visibilizando estos procesos se pretende crear una mayor conciencia ciudadana sobre el consumo responsable de recursos naturales (200 litros de agua es el consumo diario por persona en Europa). El sistema de saneamiento de aguas residuales del edificio termina en una laguna de plantas macrofitas que caracteriza el espacio público frente a la escuela infantil.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 24 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 25 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

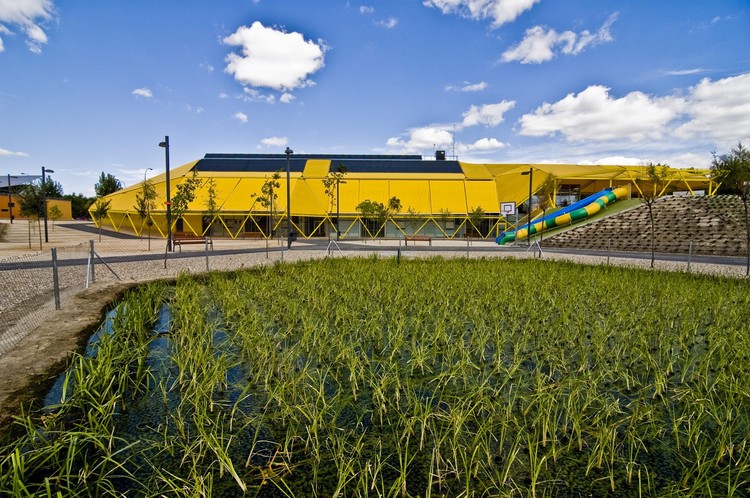

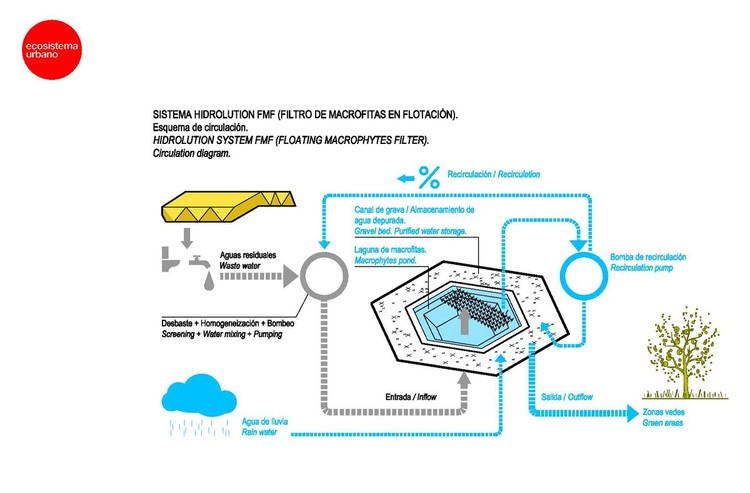

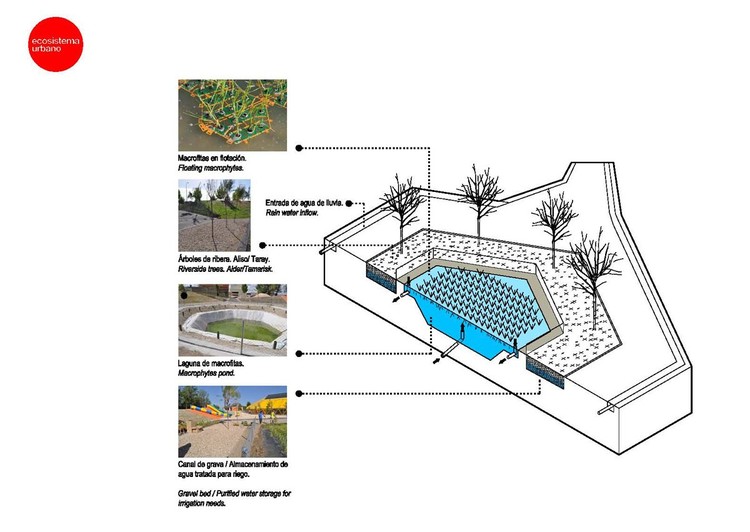

El sistema natural de depuración de agua (sistema Hidrolution FMF) por plantas macrofitas en flotación está dimensionado para reciclar el 100% del agua consumida por el edificio y cubrir con ello las necesidades de riego de las especies vegetales de la Plaza, almacenándose el agua depurada en una balsa de gravas alrededor de la laguna, siendo parte del pavimento de la plaza. Este paisaje artificial surgido de la combinación residuo-recurso nos conecta con las condiciones naturales de las riveras fluviales.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 27 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 32 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias

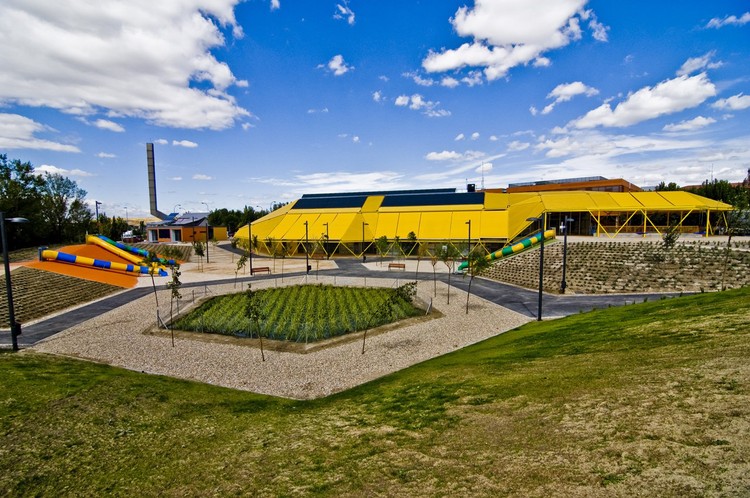

Una topografía artificial en el perímetro del solar confina el espacio de la plaza y sirve de filtro frente al tráfico pesado de camiones y a un entorno industrial agresivo, desde el interior de la Plaza Ecópolis es fácil olvidar el contexto urbano e imaginarnos en otro entorno más próximo a la naturaleza. Economía de medios Habitualmente la conexión entre construcción, ecología y eficiencia energética es sinónimo de incrementos presupuestarios dramáticos. La Plaza Ecópolis es una experiencia demostrativa de construcción económica con criterios medioambientales, siendo su presupuesto de ejecución material considerablemente inferior al de cualquier edificio convencional.

Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 30 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
Plaza Ecopolis [Espacio público + Escuela Infantil + Ludoteca]  / Ecosistema Urbano - Imagen 38 de 49
© Emilio Doiztua | Javier De Paz | Isidro Iglesias
