Guía de equipamiento para la construcción: herramientas, equipos y maquinarias

Guía de equipamiento para la construcción: herramientas, equipos y maquinarias
Guía de equipamiento para la construcción: herramientas, equipos y maquinarias, © Fabián Dejtiar
© Fabián Dejtiar

Construir es complejo. Si estuviste ahí, en el sitio de construcción, lo entenderás. No solo hay que tener actitud y comprender como liderar un equipo de sabios artesanos, albañiles y especialistas, sino proveer -mínimo conocer- los instrumentos necesarios y correctos para que puedan realizar cada tarea de la mejor forma posible.

Puede ser que los conocimientos constructivos adquiridos en tu carrera universitaria sobre este aspecto sean mínimos hasta que tengas unas cuantas obras encima, pero te aseguramos que reconocer las herramientas disponibles en el mercado no solo te permitirá economizar, sino acelerar el proceso de construcción y disminuir los esfuerzos físicos, lo que trae grandes ventajas.

En esta ocasión, les presentamos un panorama general de los diferentes equipos, herramientas y maquinarias más utilizadas.

Instrumentos

  • Herramientas utilizadas para realizar mediciones y verificaciones

Cinta Métrica

Aunque solo pienses en una cinta graduada, tiene características que le brindan mayor utilidad para la construcción: la abertura en la pieza metálica funciona como anclaje para clavos y tornillos; el desplazamiento de esta misma pieza permite una medición exacta cuando se utiliza como gancho o a tope; la terminación dentada sirve para realizar marcas de medición en los materiales; en la base plástica hay un número que indica su longitud, ayudando a que no sea necesario doblar la cinta.

1) anclaje para clavos y tornillos 2) desplazamiento para medición exacta cuando se utiliza como gancho o a tope 3) terminación dentada para realizar marcas de medición; longitud de base plástica para que no sea necesario doblar la cinta.. Image vía Wikipedia user: Coyau Licensed under CC BY-SA 3.0
1) anclaje para clavos y tornillos 2) desplazamiento para medición exacta cuando se utiliza como gancho o a tope 3) terminación dentada para realizar marcas de medición; longitud de base plástica para que no sea necesario doblar la cinta.. Image vía Wikipedia user: Coyau Licensed under CC BY-SA 3.0

Calibre

Brinda medidas precisas, principalmente de diámetros exteriores, interiores o profundidades.

1- Mordaza Exterior 2- Mordaza Interior 3- Sonda para profundidades 4- Escala General (cm) 5- Escala General (pulgadas) 6- Vernier (cm) 7- Vernier (pulgadas) 8- Botón Bloqueo/deslizamiento . Image vía Wikipedia user: Alvesgaspar Licensed under CC BY-SA 3.0
1- Mordaza Exterior 2- Mordaza Interior 3- Sonda para profundidades 4- Escala General (cm) 5- Escala General (pulgadas) 6- Vernier (cm) 7- Vernier (pulgadas) 8- Botón Bloqueo/deslizamiento . Image vía Wikipedia user: Alvesgaspar Licensed under CC BY-SA 3.0

Nivel

Se utiliza para determinar el grado de horizontalidad o verticalidad de una superficie. En la actualidad, se puede encontrar fácilmente el nivel de burbuja o el nivel topográfico.

vía Pixabay user: kristi4PE Licensed under CC0 1.0
vía Pixabay user: kristi4PE Licensed under CC0 1.0

Plomada

Pieza metálica en forma cónica que puede colgarse de una piola para verificar la verticalidad de una superficie.

vía Pixabay user: diane290 Licensed under CC0 1.0
vía Pixabay user: diane290 Licensed under CC0 1.0

Herramientas Manuales

  • Utensilios resistentes para realizar trabajos mecánicos mediante fuerza física.

Destornillador

Barra metálica sujeta a un mango para (des)atornillar. Es necesario que la punta se adapte al tornillo, por lo que encontramos diferentes tipos, como plana, estrella (phillips), hexagonales (allen), entre otros.

(a) Plano (b) Phillips o Estrella (c) Pozidriv (d) Torx (e) Allen (f) Robertson (g) Tri-Wing (h) Torq-Set (i) Spanner. Image vía Wikipedia User: One half Licensed under Public Domain
(a) Plano (b) Phillips o Estrella (c) Pozidriv (d) Torx (e) Allen (f) Robertson (g) Tri-Wing (h) Torq-Set (i) Spanner. Image vía Wikipedia User: One half Licensed under Public Domain

Llave

Permiten ejercer esfuerzo de torsión para apretar o aflojar tornillos y tuercas. Entre los más utilizados existen fijos que presentan diversas formas (de tubo y llave para tornillos de cabeza Allen) y ajustables (llave francesa, llave grifa o Stillson y llave de cadena).

Llave Francesa. Image vía Pxhere Licensed under CC0 1.0
Llave Francesa. Image vía Pxhere Licensed under CC0 1.0

Pinzas o Alicates

Consiste en dos brazos metálicos que permite múltiples funciones, como sujetar, cortar y modelar. Entre los más comunes encontramos el alicates de punta, de corte diagonal, alicates de presión (pinza de presión), alicates extensibles (pico de loro) y pelacables.

De izquierda a derecha: Alicate extensible, alicates de punta, alicates de corte diagonal. Image vía Pixabay user: Bru-nO Licensed under CC0 1.0
De izquierda a derecha: Alicate extensible, alicates de punta, alicates de corte diagonal. Image vía Pixabay user: Bru-nO Licensed under CC0 1.0

Remachadora

Dispositivo mecánico que permite colocar remaches (elemento de fijación para unir permanente dos o más piezas).

Cizalla

Se utiliza principalmente para realizar cortes en metales (varillas y cables). De misma forma que una tijera común, permite mayor potencia y precisión en el corte.

Cuchillo Cartonero

Cúter o trincheta, perfecto para realizar cortes en láminas.

Serrucho

Sierra dentada utilizada para practicar cortes, principalmente en madera. De forma similar, encontramos también sierras para metales que presentan dientes más finos.

vía Pixabay user: stux Licensed under CC0 1.0
vía Pixabay user: stux Licensed under CC0 1.0

Espátula

Una lámina flexible, plana, metálica o plástica, utilizada para limpiar, raspar, alisar, rellenar juntas, entre otros.

Cincel

Utilizado en conjunto con el martillo para cortar, quitar asperezas o ranurar un material.

Llana

Una lámina plana metálica, de superficie rectangular, que presenta bordes lisos -para realizar revoques- o con dientes - para colocar algún mortero de asiento de piezas cerámicas.

Pala

Utilizada para excavar o mover materiales. Encontramos entre las más utilizadas en la construcción, de punta redonda o de corazón (para cavar) y cuadradas (para transportar materiales).

Picota

Conocido como pico o paleta, se utiliza para cavar en terrenos duros, realizar zanjas o remover materiales sueltos.

vía Wikipedia user: Hyena~commonswiki Licensed under Public Domain
vía Wikipedia user: Hyena~commonswiki Licensed under Public Domain

Martillo

Utilizada para golpear directa o indirectamente, se utiliza para clavar, calzar y romper. Presentan variaciones según el tipo de trabajo, como martillo de orejas (para clavar clavos y extraerlos), martillo de bola (para concentrar los golpes) mazos (de mayor tamaño y peso) y mazos blandos (de plástico o goma, para no dañar chapas o para el colocado de piezas cerámicas o de madera).

Pistola de silicona

Conocida como calafatera, es útil para rellenar grietas y sellar bordes.

vía Flickr user: Lablascovegmenu Licensed under CC BY 2.0
vía Flickr user: Lablascovegmenu Licensed under CC BY 2.0

Transpaleta

Práctica herramienta para realizar tareas relacionadas con la carga y descarga de materiales.

vía Wikipedia user: Nielsmo Licensed under CC BY-SA 3.0
vía Wikipedia user: Nielsmo Licensed under CC BY-SA 3.0

Carretilla

Generalmente presenta un diseño de una sola rueda y una distribución que permite ser utilizado por una sola persona para transportar cargas.

Máquinas

  • Herramientas eléctricas que facilitan la realización de las tareas físicas, economizando tanto tiempo como dinero.

Taladro Manual

Presenta una broca o mecha que al girar a gran velocidad permite realizar perforaciones a los materiales. Los tipos de brocas presentan variaciones en su punta en función del material, generalmente encontramos brocas para concreto y mampostería, brocas para metal y brocas para madera.

Izquierda a derecha, Broca para Metal, Madera, Mampostería. Image vía Pxhere Licensed under CC0 1.0
Izquierda a derecha, Broca para Metal, Madera, Mampostería. Image vía Pxhere Licensed under CC0 1.0

Amoladora o esmeril angular

Fiel amigo del trabajador, pueden recibir diversos discos que permiten que funcione como cortadora, fresadora, lijadora o ranuradora de diferentes materiales, tales como concreto, acero, cerámica y madera.

vía Pixabay user: Gustavo_Belemmi Licensed under CC0 1.0
vía Pixabay user: Gustavo_Belemmi Licensed under CC0 1.0

Sierras eléctricas

Para el corte de diferentes materiales, dependiendo del trabajo, existen en el mercado diferentes tipos de sierras eléctricas, tales como de calar, circulares, combinadas y sable.

Lijadora

De banda o orbitales, mediante el montaje de un soporte abrasivo permite realizar el lijado y pulido de maderas.

Cepillo eléctrico

Se puede encontrar frecuentemente entre los carpinteros, sirve para hacer biselados, desbastes, rebajes y rectificar madera.

Pistola de clavos

O clavadora, permite empujar con fuerza -mediante electromagnetismo, aire comprimido o gases- clavos en la madera y otros materiales.

vía Wikipedia user: Bergsten Licensed under Public Domain
vía Wikipedia user: Bergsten Licensed under Public Domain

Martillo neumático

Se utilizan para demoler o realizar agujeros en diferentes tipos de construcciones. En general existen tres tipos: hidráulicos, neumáticos y eléctricos. Se suelen montar sobre maquinaria pesada para trabajos de demoliciones.

Decapador térmico

Una fuente de calor que facilita la eliminación de restos de pintura.

Equipos de Construcción

  • Equipamiento especializado o maquinaria de pequeñas dimensiones.

Generador Eléctrico

Las herramientas eléctricas necesitan energía eléctrica para funcionar, y no siempre tendrás una red de donde alimentarte.

Hormigonera o mezcladora

Cumplen la importante función de mover continuamente morteros y hormigones para una correcta mezcla. Existen principalmente fijas y móviles.

vía Pixabay user: Antranias Licensed under CC0 1.0
vía Pixabay user: Antranias Licensed under CC0 1.0

Placa compactadora o apisonadora

Sirven principalmente para compactar materiales, aunque también ayudan a alisar superficies. En muchas casos se incorpora la vibración que aumenta la capacidad de compactar.

vía Wikipedia user: Mr.checker Lincensed under CC BY-SA 3.0
vía Wikipedia user: Mr.checker Lincensed under CC BY-SA 3.0

Vibrador para hormigón

Se utiliza para ayudar a compactar el hormigón. Consiste en un aguja de acero que se sumerge desde la superficie, en la mezcla vertida de hormigón.

Alisadora

Conocidas también como allanadoras, se utilizan para realizar terminaciones planas y listas en los pisos de concreto.

Torres de iluminación

Aunque parezca obvio, es imprescindible contar con buena luz para construir.

Maquinaria de construcción:

  • Grupo de máquinas con grandes dimensiones para trabajos de excavación, nivelación y carga.

Carretilla elevadora o montacargas

Se conocen como toro. Permiten subir, bajar y transportar cargas de materiales en pallets o otros tipo de contenedores.

vía Pixabay user: terimakasih0 Licensed under CC0 1.0
vía Pixabay user: terimakasih0 Licensed under CC0 1.0

Cargador Frontal Pequeño / BobCat

Conocidas máquinas compactas, con una excelente maniobra, que permiten manipular diferentes cargas. Lo interesante es que permiten aditamentos intercambiables de rápido montaje: martillos neumáticos, horquillas, excavadora, entre otros.

vía Pixabay user: mboully Licensed under CC0 1.0
vía Pixabay user: mboully Licensed under CC0 1.0

Tractores Bulldozer

Es un tipo de topadora que, por arrastre, se utiliza para el movimiento de tierras y de excavación.

vía Wikipedia user: PetarM Licensed under: CC BY-SA 4.0
vía Wikipedia user: PetarM Licensed under: CC BY-SA 4.0

Motoniveladora

Cuenta con una hoja metálica en el sector inferior que permite nivelar diferentes tipos de terrenos

vía Wikipedia user: Tano4595 Licensed under: CC BY-SA 3.0
vía Wikipedia user: Tano4595 Licensed under: CC BY-SA 3.0

Cargador frontal o payloader

Se utilizan principalmente para el movimiento de grandes volúmenes de tierra. Existen diversos tipos, como frontal, retroexcavadora, sobre neumáticos, sobre orugas, entre otros.

vía Wikipedia user: Jdm~commonswiki Licensed under Public Domain
vía Wikipedia user: Jdm~commonswiki Licensed under Public Domain

Retroexcavadora

Consiste en una cuchara de excavación situada en un brazo articulado que generalmente se ubica en la parte posterior de un tractor o cargador frontal para realizar tareas de excavación.

vía Pixabay user: skeeze Licensed under CC0 1.0
vía Pixabay user: skeeze Licensed under CC0 1.0

Excavadora

Mediante una cuchara en un brazo articulado -que gira 360° sobre un chasis- permite la excavación de terrenos, o carga y descarga materiales.

vía Pxhere Licensed under CC0 1.0
vía Pxhere Licensed under CC0 1.0

Rodillo compactador

Corresponde a un tractor y un cilindro de gran peso, utilizado para compactar materiales principalmente en la construcción de vías de circulación.

vía Wikipedia user: Dumelow Licensed under CC BY 3.0
vía Wikipedia user: Dumelow Licensed under CC BY 3.0

Manipulador telescópico

Es un brazo que puede extenderse hacia adelante y arriba desde el vehículo, que admite diferentes accesorios utilizados para el transporte de cargas.

vía Wikipedia user: Calibas Licensed under CC BY-SA 4.0
vía Wikipedia user: Calibas Licensed under CC BY-SA 4.0

Camión de volteo o dumper

Consiste en un vehículo para el transporte de materiales que presenta una tolva o volquete, que de forma hidráulica o por gravedad, permite una rápida descarga.

vía Pixabay user: waldiwkl Licensed under CC0 1.0
vía Pixabay user: waldiwkl Licensed under CC0 1.0

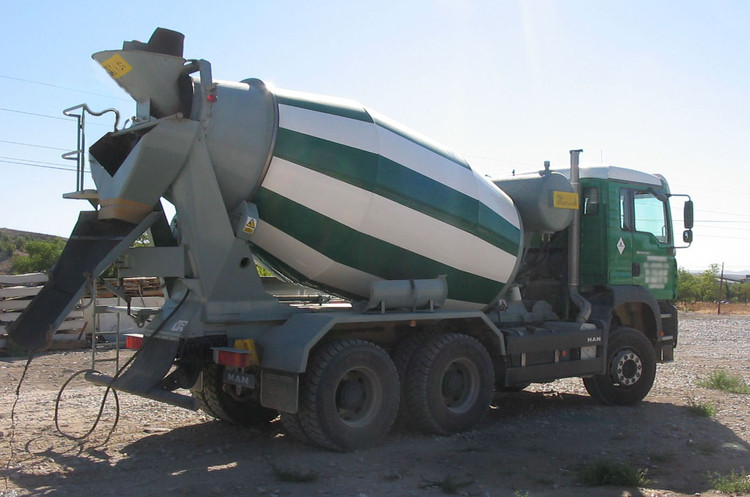

Camión Hormigonera

Es un camión adaptado con una cuba cilíndrica en un eje inclinado rotativo para el transporte de hormigón. Cumple la función de mantenerlo en continuo movimiento para evitar un rápido fraguado.

vía Wikipedia user: Alberto Salguero Lincensed under CC BY-SA 3.0
vía Wikipedia user: Alberto Salguero Lincensed under CC BY-SA 3.0

Grúa de altura

Es una estructura metálica desmontable, diseñada para el transporte de grandes cargas de materiales en la construcción de altura. Se clasifican principalmente en fijas (por ejemplo las empotradas) y móviles (que puedan trasladarse por su cuenta).

© Wikipedia user: Mogelzahn Licensed under Public Domain
© Wikipedia user: Mogelzahn Licensed under Public Domain

Aclaramos que lo presentado en este artículo es información auxiliar de equipamiento de construcción. Todas las consideraciones para su utilización deben considerar siempre las características específicas de cada herramienta, equipo, instrumento o maquinaría y deben ser utilizadas por personas capacitadas según las decisiones tomadas por arquitectos y/o profesionales del área.
